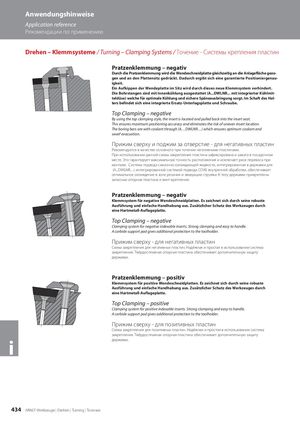

Anwendungshinweise Application reference Рекомендации по применению Drehen – Klemmsysteme / Turning – Clamping Systems / Точение - Системы крепления пластин Pratzenklemmung – negativ Durch die Pratzenklemmung wird die Wendeschneidplatte gleichzeitig an die Anlagefläche gezo- gen und an den Plattensitz gedrückt. Dadurch ergibt sich eine garantierte Positioniergenau- igkeit. Ein Aufkippen der Wendeplatte im Sitz wird durch dieses neue Klemmsystem verhindert. Die Bohrstangen sind mit Innenkühlung ausgestattet (A...DWLNR... mit integrierter Kühlmit- teldüse) welche für optimale Kühlung und sichere Späneausbringung sorgt. Im Schaft des Hal- ters befindet sich eine integrierte Ersatz-Unterlagsplatte und Schraube. Top Clamping – negative By using the top clamping style, the insert is located and pulled back into the insert seat. This ensures maximum positioning accuracy and eliminates the risk of uneven insert location. The boring bars are with coolant through (A…DWLNR…) which ensures optimum coolant and swarf evacuation. Прижим сверху и поджим за отверстие - для негативных пластин Рекомендуется в качестве основного при точении негативными пластинами. При использовании данной схемы закрепления пластина зафиксирована и зажата в посадочном месте. Это гарантирует максимальную точность расположения и исключает риск перекоса при монтаже. Система подвода смазочно-охлаждающей жидкости, интегрированная в державки для (A...DWLNR... с интегрированной системой подвода СОЖ) внутренней обработки, обеспечивает оптимальное охлаждение в зоне резания и эвакуацию стружки. К телу державки прикреплены запасные опорная пластина и винт крепления. Pratzenklemmung – negativ Klemmsystem für negative Wendeschneidplatten. Es zeichnet sich durch seine robuste Ausführung und einfache Handhabung aus. Zusätzlicher Schutz des Werkzeuges durch eine Hartmetall-Auflageplatte. Top Clamping – negative Clamping system for negative indexable inserts. Strong clamping and easy to handle. A carbide support pad gives additional protection to the toolholder. Прижим сверху - для негативных пластин Схема закрепления для негативных пластин. Надёжная и простая в использовании система закрепления. Твёрдосплавная опорная пластина обеспечивает дополнительную защиту державки. Pratzenklemmung – positiv Klemmsystem für positive Wendeschneidplatten. Es zeichnet sich durch seine robuste Ausführung und einfache Handhabung aus. Zusätzlicher Schutz des Werkzeuges durch eine Hartmetall-Auflageplatte. Top Clamping – positive Clamping system for positive indexable inserts. Strong clamping and easy to handle. A carbide support pad gives additional protection to the toolholder. Прижим сверху - для позитивных пластин Схема закрепления для позитивных пластин. Надёжная и простая в использовании система закрепления. Твёрдосплавная опорная пластина обеспечивает дополнительную защиту i державки. 434 ARNO®-Werkzeuge | Drehen | Turning | Точение
