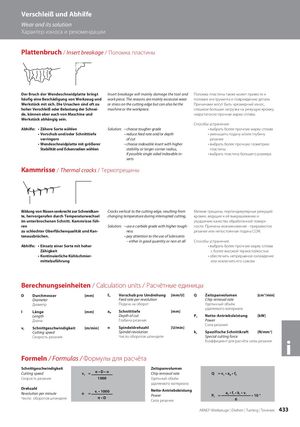

Verschleiß und Abhilfe Wear and its solution Характер износа и рекомендации Plattenbruch / Insert breakage / Поломка пластины Der Bruch der Wendeschneidplatte bringt Insert breakage will mainly damage the tool and Поломка пластины также может привести к häufig eine Beschädigung von Werkzeug und work piece. The reasons are mainly excessive wear поломке инструмента и повреждению детали. Werkstück mit sich. Die Ursachen sind oft zu or stress on the cutting edge but can also be the Причинами могут быть чрезмерный износ, hoher Verschleiß oder Belastung der Schnei- machine or the workpiece. слишком большая нагрузка на режущую кромку, de, können aber auch von Maschine und недостаточно прочная марка сплава. Werkstück abhängig sein. Способы устранения: Abhilfe: • Zähere Sorte wählen Solution: • choose tougher grade • выбрать более прочную марку сплава • Vorschub und/oder Schnitttiefe • reduce feed rate and/or depth • уменьшить подачу и/или глубину verringern of cut резания • Wendeschneidplatte mit größerer • choose indexable insert with higher • выбрать более прочную геометрию Stabilität und Eckenradien wählen stability or larger corner radius, пластины if possible single sided indexable in- • выбрать пластину большего размера serts Kammrisse / Thermal cracks / Термотрещины Bildung von Rissen senkrecht zur Schneidkan- Cracks vertical to the cutting edge, resulting from Мелкие трещины, перпендикулярные режущей te, hervorgerufen durch Temperaturwechsel changing temperature during interrupted cutting. кромке, ведущие к её выкрашиванию и im unterbrochenen Schnitt. Kammrisse füh- ухудшению качества обработанной поверх- ren Solution: • use a carbide grade with higher tough- ности. Причины возникновения - прерывистое zu schlechter Oberflächenqualität und Kan- ness резание или непостоянная подача СОЖ. tenausbrüchen. • pay attention to the use of lubricants – either in good quantity or non at all Способы устранения: Abhilfe: • Einsatz einer Sorte mit hoher • выбрать более прочную марку сплава Zähigkeit с более высокой термостойкостью • Kontinuierliche Kühlschmier- • обеспечить непрерывное охлаждение mittelzuführung или исключить его совсем Berechnungseinheiten / Calculation units / Расчётные единицы D Durchmesser [mm] fn Vorschub pro Umdrehung [mm/U] Q Zeitspanvolumen [cm3/min] Diameter Feed rate per revolution Chip removal rate Диаметр Подача на оборот Удельнный объём удаляемого материала l Länge [mm] ap Schnitttiefe [mm] Length Depth of cut Pc Netto-Antriebsleistung [kW] Длина Глубина резания Power Сила резания vc Schnittgeschwindigkeit [m/min] n Spindeldrehzahl [U/min] Cutting speed Spindel revolution kc Spezifische Schnittkraft [N/mm2] Скорость резания Число оборотов шпинделя Special cutting force Коэффициент для расчёта силы резания i Formeln / Formulas / Формулы для расчёта Schnittgeschwindigkeit Zeitspanvolumen Cutting speed vc = π•D•n Chip removal rate Q = vc • ap • fn Скорость резания 1000 Удельный объём удаляемого материала DrehzahlRevolution per minute n = vc • 1000Числооборотов шпинделяπ•DNetto-AntriebsleistungPower Pc = ap • fn • kc • vc • 10 -4Сила резания6 ARNO®-Werkzeuge | Drehen | Turning | Точение 433
