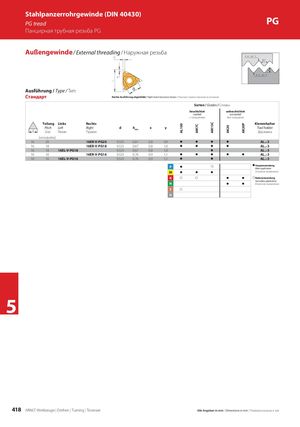

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 418

AL100 AM7C AM15C AK20 AK20P Stahlpanzerrohrgewinde (DIN 40430) PG tread PG Панцирная трубная резьба PG Außengewinde / External threading / Наружная резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [ниток/дюйм] 16 20 16ER-V-PG20 9,525 0,61 0,8 0,9 z z z z AL..-3 16 18 16ER-V-PG18 9,525 0,67 0,8 1,0 z z z z AL..-3 16 18 16EL-V-PG18 9,525 0,67 0,8 1,0 z AL..-3 16 16 16ER-V-PG16 9,525 0,76 0,9 1,1 z z z z z AL..-3 16 16 16EL-V-PG16 9,525 0,76 0,9 1,1 z z AL..-3 P z z z HauptanwendungMain application M z z z Основное применение K z z z z z Nebenanwendung Secondary application N z z Вторичное применение S z H 5 418 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
