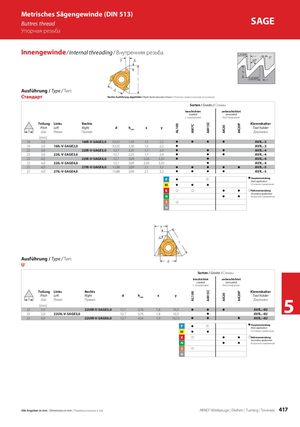

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 417

Metrisches Sägengewinde (DIN 513) Buttres thread SAGE Упорная резьба Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрытия AM15C Teilung Links Rechts Klemmhalter AK20P AL100 AM7C AK20 Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [mm] 16 2,0 16IR-V-SAGE2,0 9,525 1,50 1,5 2,2 z z z z AVR..-3 16 2,0 16IL-V-SAGE2,0 9,525 1,50 1,5 2,2 z AVR..-3 22 3,0 22IR-V-SAGE3,0 12,7 2,25 1,7 2,9 z z z AVR..-4 22 3,0 22IL-V-SAGE3,0 12,7 2,25 1,7 2,9 z z z AVR..-4 22 4,0 22IR-V-SAGE4,0 12,7 3,09 2,03 3,25 z z AVR..-4 22 4,0 22IL-V-SAGE4,0 12,7 3,09 2,03 3,25 z AVR..-4 27 4,0 27IR-V-SAGE4,0 15,88 3,09 2,1 3,2 z z z z z AVR..-5 27 4,0 27IL-V-SAGE4,0 15,88 3,09 2,1 3,2 z z z z AVR..-5 P z z z Hauptanwendung Main application M z z z Основное применение K z z z z z Nebenanwendung Secondary application N z z Вторичное применение S z H Ausführung / Type / Тип: U Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрытия AM15C Teilung Links Rechts Klemmhalter AK20P AL100 AK20 Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка 22 22 22 [mm] 5,0 5,0 6,0 22UIL-V-SAGE5,0 22UIR-V-SAGE5,0 22UIR-V-SAGE6,0 12,7 12,7 12,7 3,76 3,76 4,54 1,8 1,8 1,9 10,3 10,3 10,15 z z z z z z z AVR..-4U AVR..-4U AVR..-4U 5 P z z z Hauptanwendung Main application M z z Основное применение K z z z z Nebenanwendung Secondary application N z z Вторичное применение S z H Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 417
