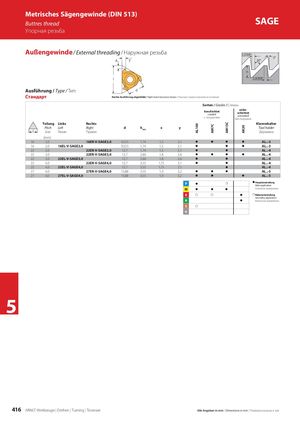

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 416

AL100 AM7C AM15C AK20 Metrisches Sägengewinde (DIN 513) Buttres thread SAGE Упорная резьба Außengewinde / External threading / Наружная резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtetcoatedс покрытием unbe-schichtetuncoatedбез покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [mm] 16 2,0 16ER-V-SAGE2,0 9,525 1,74 1,5 2,1 z z z z AL..-3 16 2,0 16EL-V-SAGE2,0 9,525 1,74 1,5 2,1 z z z AL..-3 22 2,0 22ER-V-SAGE2,0 12,7 1,74 1,5 2,1 z z AL..-4 22 3,0 22ER-V-SAGE3,0 12,7 2,60 1,8 2,6 z z z z AL..-4 22 3,0 22EL-V-SAGE3,0 12,7 2,60 1,8 2,6 z z AL..-4 22 4,0 22ER-V-SAGE4,0 12,7 3,55 1,75 3,1 z z AL..-4 22 4,0 22EL-V-SAGE4,0 12,7 3,55 1,75 3,1 z AL..-4 27 4,0 27ER-V-SAGE4,0 15,88 3,55 1,9 3,2 z z z AL..-5 27 4,0 27EL-V-SAGE4,0 15,88 3,55 1,9 3,2 z z z AL..-5 P z z z HauptanwendungMain application M z z z Основное применение K z z z z Nebenanwendung Secondary application N z Вторичное применение S z H 5 416 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
