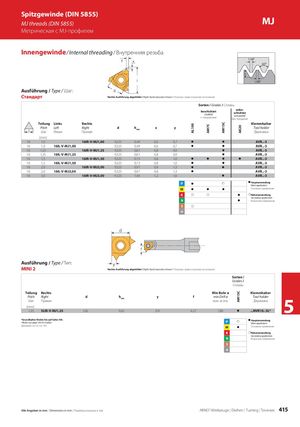

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 415

AL100 AM7C AM15C AK20AM15C Spitzgewinde (DIN 5855) MJ threads (DIN 5855) MJ Метрическая с MJ-профилем Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Шаг: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtetcoatedс покрытием unbe-schichtetuncoatedбез покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [mm] 16 1,0 16IR-V-MJ1,00 9,525 0,49 0,6 0,7 z z AVR..-3 16 1,0 16IL-V-MJ1,00 9,525 0,49 0,6 0,7 z z AVR..-3 16 1,25 16IR-V-MJ1,25 9,525 0,61 0,8 0,9 z AVR..-3 16 1,25 16IL-V-MJ1,25 9,525 0,61 0,8 0,9 z AVR..-3 16 1,5 16IR-V-MJ1,50 9,525 0,73 0,8 1,0 z z z z AVR..-3 16 1,5 16IL-V-MJ1,50 9,525 0,73 0,8 1,0 z z AVR..-3 16 2,0 16IR-V-MJ2,00 9,525 0,97 0,8 1,3 z z AVR..-3 16 2,0 16IL-V-MJ2,00 9,525 0,97 0,8 1,3 z AVR..-3 16 3,0 16IR-V-MJ3,00 9,525 1,46 1,2 1,6 z AVR..-3 P z z z HauptanwendungMain application M z z z Основное применение K z z z z Nebenanwendung Secondary application N z Вторичное применение S z H Ausführung / Type / Тип: MINI 2 Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы Teilung Rechts Min Bohr ø Klemmhalter Pitch Right d hmin y f min Drill ø Tool holder Шаг Правая[mm]1,255LIR-V-MJ1,25 5,0L 0,61 0,9 4,21 мин. ø отв. Державка7,80z...NVR10.-5L*5 *Grundhalter finden Sie auf Seite 345.Please see page 345 for holder. P z z HauptanwendungMain application Державки см. на стр. 345. M z Основное применение K z Nebenanwendung Secondary application N Вторичное применение S H Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 415
