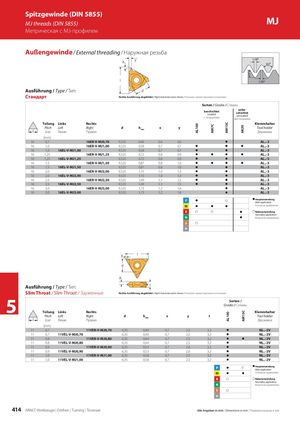

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 414

AL100 AM7C AM15C AL100 AK20AM15C Spitzgewinde (DIN 5855) MJ threads (DIN 5855) MJ Метрическая с MJ-профилем Außengewinde / External threading / Наружная резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtetcoatedс покрытием unbe-schichtetuncoatedбез покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [mm] 16 0,7 16ER-V-MJ0,70 9,525 0,40 0,6 0,6 z AL..-3 16 1,0 16ER-V-MJ1,00 9,525 0,58 0,7 0,7 z z z AL..-3 16 1,0 16EL-V-MJ1,00 9,525 0,58 0,7 0,7 z z AL..-3 16 1,25 16ER-V-MJ1,25 9,525 0,72 0,8 0,9 z z z z AL..-3 16 1,25 16EL-V-MJ1,25 9,525 0,72 0,8 0,9 z z AL..-3 16 1,5 16ER-V-MJ1,50 9,525 0,87 0,8 1,0 z z z z AL..-3 16 1,5 16EL-V-MJ1,50 9,525 0,87 0,8 1,0 z z AL..-3 16 2,0 16ER-V-MJ2,00 9,525 1,15 1,0 1,3 z z AL..-3 16 2,0 16EL-V-MJ2,00 9,525 1,15 1,0 1,3 z z AL..-3 16 2,5 16ER-V-MJ2,50 9,525 1,49 1,1 1,5 z z AL..-3 16 2,5 16EL-V-MJ2,50 9,525 1,49 1,1 1,5 z z AL..-3 16 3,0 16ER-V-MJ3,00 9,525 1,73 1,2 1,6 z AL..-3 16 3,0 16EL-V-MJ3,00 9,525 1,73 1,2 1,6 z AL..-3 P z z z HauptanwendungMain application M z z z Основное применение K z z z z Nebenanwendung Secondary application N z Вторичное применение S z H Ausführung / Type / Тип: Slim Throat / Slim Throat / Зауженные Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение 5 Teilung Links Rechts Sorten /Grades / СплавыKlemmhalter Pitch Left Right d hmin x y t Tool holder Шаг Левая Правая Державка [mm] 11 0,7 11VER-V-MJ0,70 6,35 0,40 0,7 2,5 3,2 z NL..-2V 11 0,7 11VEL-V-MJ0,70 6,35 0,40 0,7 2,5 3,2 z NL..-2V 11 0,8 11VER-V-MJ0,80 6,35 0,44 0,7 2,5 3,2 z z NL..-2V 11 0,8 11VEL-V-MJ0,80 6,35 0,44 0,7 2,5 3,2 z NL..-2V 11 0,9 11VER-V-MJ0,90 6,35 0,53 0,7 2,6 3,2 z NL..-2V 11 0,9 11VEL-V-MJ0,90 6,35 0,53 0,7 2,6 3,2 z NL..-2V 11 1,0 11VER-V-MJ1,00 6,35 0,58 0,7 2,5 3,2 z NL..-2V 11 1,0 11VEL-V-MJ1,00 6,35 0,58 0,7 2,5 3,2 z NL..-2V P z z z HauptanwendungMain application M z z Основное применение K z z Nebenanwendung Secondary application N Вторичное применение S z H 414 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
