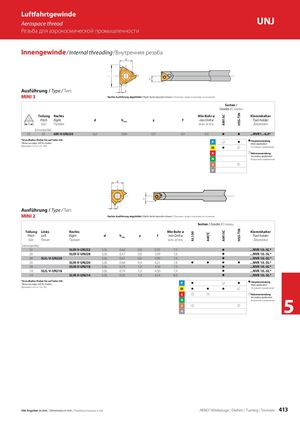

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 413

AL100 AM7C AM15CAM15C HSS-TiNHSS-TiN Luftfahrtgewinde Aerospace thread UNJ Резьба для аэрокосмической промышленности Innengewinde / Internal threading /Внутренняя резьба Ausführung / Type / Тип: MINI 3 Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы Teilung Rechts Min Bohr ø Klemmhalter Pitch Right d hmin y f min Drill ø Tool holder Шаг Правая мин. ø отв. Державка [ниток/дюйм] 10 20 6IR-V-UNJ20 6,0 0,66 0,9 4,9 9,8 z z ...NVR1..-6,0* *Grundhalter finden Sie auf Seite 344.Please see page 344 for holder. P z z z HauptanwendungMain application Державки см. на стр. 344. M z z Основное применение K z Nebenanwendung Secondary application N Вторичное применение S z H Ausführung / Type / Тип: MINI 2 Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы Teilung Links Rechts Min Bohr ø Klemmhalter Pitch Left Right d h y f min Drill ø Tool holder min Шаг Левая Правая мин. ø отв. Державка [ниток/дюйм] 32 5LIR-V-UNJ32 5,0L 0,42 0,6 3,92 7,5 z ...NVR 10.-5L* 28 5LIR-V-UNJ28 5,0L 0,47 0,6 3,99 7,6 z ...NVR 10.-5L* 28 5LIL-V-UNJ28 5,0L 0,47 0,6 3,99 7,6 z ...NVR 10.-5L* 20 5LIR-V-UNJ20 5,0L 0,66 0,9 4,21 7,8 z z z z ...NVR 10.-5L* 18 5LIR-V-UNJ18 5,0L 0,74 1,0 4,30 7,9 z ...NVR 10.-5L* 18 5LIL-V-UNJ18 5,0L 0,74 1,0 4,30 7,9 z ...NVR 10.-5L* 14 5LIR-V-UNJ14 5,0L 0,95 1,0 4,54 8,0 z ...NVR 10.-5L* *Grundhalter finden Sie auf Seite 345.Please see page 345 for holder. P z z z z HauptanwendungMain application Державки см. на стр. 345. M z z z z Основное применение K z z z Nebenanwendung Secondary application NS zH z Вторичное применение 5 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 413
