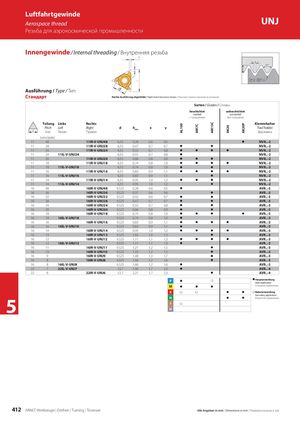

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 412

AL100 AM7C AM15C AK20 AK20P Luftfahrtgewinde Aerospace thread UNJ Резьба для аэрокосмической промышленности Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [ниток/дюйм] 11 48 11IR-V-UNJ48 6,35 0,28 0,6 0,5 z NVR..-2 11 28 11IR-V-UNJ28 6,35 0,47 0,7 0,7 z z NVR..-2 11 24 11IR-V-UNJ24 6,35 0,55 0,7 0,8 z z z z NVR..-2 11 24 11IL-V-UNJ24 6,35 0,55 0,7 0,8 z NVR..-2 11 20 11IR-V-UNJ20 6,35 0,66 0,8 0,9 z z z NVR..-2 11 18 11IR-V-UNJ18 6,35 0,74 0,8 1,0 z z z z NVR..-2 11 18 11IL-V-UNJ18 6,35 0,74 0,8 1,0 z z NVR..-2 11 16 11IR-V-UNJ16 6,35 0,83 0,9 1,1 z z z z NVR..-2 11 16 11IL-V-UNJ16 6,35 0,83 0,9 1,1 z NVR..-2 11 14 11IR-V-UNJ14 6,35 0,95 1,0 1,2 z z z NVR..-2 11 14 11IL-V-UNJ14 6,35 0,95 1,0 1,2 z NVR..-2 16 48 16IR-V-UNJ48 9,525 0,28 0,6 0,5 z AVR..-3 16 36 16IR-V-UNJ36 9,525 0,37 0,6 0,6 z AVR..-3 16 32 16IR-V-UNJ32 9,525 0,42 0,6 0,7 z z AVR..-3 16 28 16IR-V-UNJ28 9,525 0,47 0,7 0,7 z z AVR..-3 16 24 16IR-V-UNJ24 9,525 0,55 0,7 0,8 z z AVR..-3 16 20 16IR-V-UNJ20 9,525 0,66 0,8 0,9 z z AVR..-3 16 18 16IR-V-UNJ18 9,525 0,74 0,8 1,0 z z z z AVR..-3 16 18 16IL-V-UNJ18 9,525 0,74 0,8 1,0 z AVR..-3 16 16 16IR-V-UNJ16 9,525 0,83 0,9 1,1 z z z z AVR..-3 16 16 16IL-V-UNJ16 9,525 0,83 0,9 1,1 z AVR..-3 16 14 16IR-V-UNJ14 9,525 0,95 1,0 1,2 z z z z AVR..-3 16 13 16IR-V-UNJ13 9,525 1,02 1,0 1,3 z AVR..-3 16 12 16IR-V-UNJ12 9,525 1,11 1,1 1,3 z z z z AVR..-3 16 12 16IL-V-UNJ12 9,525 1,11 1,1 1,3 z AVR..-3 16 11 16IR-V-UNJ11 9,525 1,21 1,2 1,5 z AVR..-3 16 10 16IR-V-UNJ10 9,525 1,33 1,2 1,5 z AVR..-3 16 9 16IR-V-UNJ9 9,525 1,48 1,3 1,7 z AVR..-3 16 8 16IR-V-UNJ8 9,525 1,66 1,2 1,6 z AVR..-3 16 8 16IL-V-UNJ8 9,525 1,66 1,2 1,6 z AVR..-3 22 7 22IL-V-UNJ7 12,7 1,90 1,7 2,3 z AVR..-4 22 6 22IR-V-UNJ6 12,7 2,21 1,7 2,3 z AVR..-4 P z z z HauptanwendungMain application M z z z Основное применение K z z z z z Nebenanwendung Secondary application N z z Вторичное применение 5 S zH 412 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
