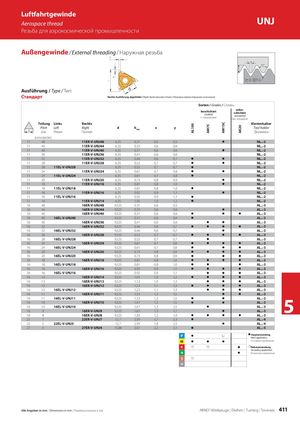

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 411

AL100 AM7C AM15C AK20 Luftfahrtgewinde Aerospace thread UNJ Резьба для аэрокосмической промышленности Außengewinde / External threading / Наружная резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown /Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtetcoatedс покрытием unbe-schichtetuncoatedбез покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [ниток/дюйм] 11 48 11ER-V-UNJ48 6,35 0,31 0,6 0,5 z NL..-2 11 44 11ER-V-UNJ44 6,35 0,33 0,6 0,6 NL..-2 11 40 11ER-V-UNJ40 6,35 0,37 0,6 0,6 z NL..-2 11 36 11ER-V-UNJ36 6,35 0,41 0,6 0,6 NL..-2 11 32 11ER-V-UNJ32 6,35 0,46 0,6 0,7 z z NL..-2 11 28 11ER-V-UNJ28 6,35 0,52 0,7 0,7 z z NL..-2 11 28 11EL-V-UNJ28 6,35 0,52 0,7 0,7 z NL..-2 11 24 11ER-V-UNJ24 6,35 0,61 0,7 0,8 z z NL..-2 11 24 11EL-V-UNJ24 6,35 0,61 0,7 0,8 z NL..-2 11 20 11ER-V-UNJ20 6,35 0,73 0,8 0,9 z NL..-2 11 18 11ER-V-UNJ18 6,35 0,81 0,8 1,0 z NL..-2 11 18 11EL-V-UNJ18 6,35 0,81 0,8 1,0 z NL..-2 11 16 11ER-V-UNJ16 6,35 0,92 0,9 1,1 z NL..-2 11 16 11EL-V-UNJ16 6,35 0,92 0,9 1,1 z NL..-2 11 14 11ER-V-UNJ14 6,35 1,05 1,0 1,2 z NL..-2 16 48 16ER-V-UNJ48 9,525 0,31 0,6 0,5 AL..-3 16 44 16ER-V-UNJ44 9,525 0,33 0,6 0,6 z AL..-3 16 40 16ER-V-UNJ40 9,525 0,37 0,6 0,6 z z z AL..-3 16 40 16EL-V-UNJ40 9,525 0,37 0,6 0,6 z AL..-3 16 36 16ER-V-UNJ36 9,525 0,41 0,6 0,6 z z AL..-3 16 32 16ER-V-UNJ32 9,525 0,46 0,6 0,7 z z z z AL..-3 16 32 16EL-V-UNJ32 9,525 0,46 0,6 0,7 z AL..-3 16 28 16ER-V-UNJ28 9,525 0,52 0,7 0,7 z z z z AL..-3 16 28 16EL-V-UNJ28 9,525 0,52 0,7 0,7 z AL..-3 16 24 16ER-V-UNJ24 9,525 0,61 0,7 0,8 z z z z AL..-3 16 24 16EL-V-UNJ24 9,525 0,61 0,7 0,8 z z z AL..-3 16 20 16ER-V-UNJ20 9,525 0,73 0,8 0,9 z z z z AL..-3 16 20 16EL-V-UNJ20 9,525 0,73 0,8 0,9 z z z AL..-3 16 18 16ER-V-UNJ18 9,525 0,81 0,8 1,0 z z z z AL..-3 16 18 16EL-V-UNJ18 9,525 0,81 0,8 1,0 z z z AL..-3 16 16 16ER-V-UNJ16 9,525 0,92 0,9 1,1 z z z z AL..-3 16 16 16EL-V-UNJ16 9,525 0,92 0,9 1,1 z z z AL..-3 16 14 16ER-V-UNJ14 9,525 1,05 1,0 1,2 z z z z AL..-3 16 13 16ER-V-UNJ13 9,525 1,13 1,0 1,3 z z z AL..-3 16 12 16ER-V-UNJ12 9,525 1,22 1,1 1,3 z z z z AL..-3 16 12 16EL-V-UNJ12 9,525 1,22 1,1 1,3 z z z AL..-3 16 11 16ER-V-UNJ11 9,525 1,33 1,2 1,5 z z AL..-3 16 11 16EL-V-UNJ11 9,525 1,33 1,2 1,5 z z161016ER-V-UNJ109,5251,471,21,5zz161016EL-V-UNJ109,5251,471,21,5z16916ER-V-UNJ99,5251,631,31,7zAL..-3AL..-3AL..-3AL..-35 16 8 16ER-V-UNJ8 9,525 1,83 1,2 1,6 z z z z AL..-3 22 7 22ER-V-UNJ7 12,7 2,09 1,7 2,3 z AL..-4 22 5 22EL-V-UNJ5 12,7 2,93 1,8 2,5 z AL..-4 27 4 27ER-V-UNJ4 15,88 3,67 2,2 3,1 z AL..-5 P z z z HauptanwendungMain application M z z z Основное применение K z z z z Nebenanwendung Secondary application N z Вторичное применение S z H Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 411
