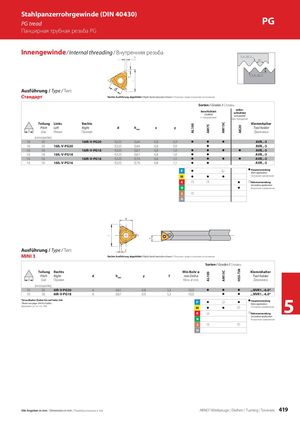

Stahlpanzerrohrgewinde (DIN 40430) PG tread PG Панцирная трубная резьба PG Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы unbe- beschichtet schichtet coated uncoated с покрытием без покрытия AM15C Teilung Links Rechts Klemmhalter AL100 AM7C AK20 Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [ниток/дюйм] 16 20 16IR-V-PG20 9,525 0,64 0,8 0,9 z z z AVR..-3 16 20 16IL-V-PG20 9,525 0,64 0,8 0,9 z AVR..-3 16 18 16IR-V-PG18 9,525 0,67 0,8 1,0 z z z z AVR..-3 16 18 16IL-V-PG18 9,525 0,67 0,8 1,0 z z AVR..-3 16 16 16IR-V-PG16 9,525 0,76 0,8 1,1 z z z z AVR..-3 16 16 16IL-V-PG16 9,525 0,76 0,8 1,1 z z AVR..-3 P z z z Hauptanwendung Main application M z z z Основное применение K z z z z Nebenanwendung Secondary application N z Вторичное применение S z H Ausführung / Type / Тип: MINI 3 Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы HSS-TiN AM15C Teilung Rechts Min Bohr ø Klemmhalter AL100 Pitch Right d hmin y f min Drill ø Tool holder Шаг Правая Мин. ø отв. Державка [ниток/дюйм] 10 20 6IR-V-PG20 6 0,61 0,8 5,3 10,0 z z z ...NVR1..-6.0* 10 18 6IR-V-PG18 6 0,67 0,9 5,3 10,0 z z ...NVR1..-6.0* 5 *Grundhalter finden Sie auf Seite 344. P z z z z Hauptanwendung Please see page 344 for holder. Main application Державки см. на стр. 344. M z z z Основное применение K z z Nebenanwendung Secondary application N Вторичное применение S z z H Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 419
