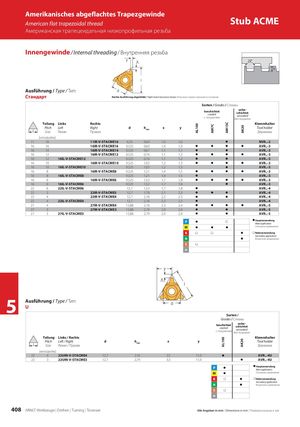

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 408

AL100 AM7C AL100 AM15C AK20AK20 Amerikanisches abgeflachtes Trapezgewinde American flat trapezoidal thread Stub ACME Американская трапецеидальная низкопрофильная резьба Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown /Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtetcoatedс покрытием unbe-schichtetuncoatedбез покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [ниток/дюйм] 11 16 11IR-V-STACME16 6,35 0,60 1,0 1,0 z NVR..-2 16 16 16IR-V-STACME16 9,525 0,60 1,0 1,0 z z z z AVR..-3 16 14 16IR-V-STACME14 9,525 0,67 1,1 1,1 z z AVR..-3 16 12 16IR-V-STACME12 9,525 0,76 1,1 1,2 z z z z AVR..-3 16 12 16IL-V-STACME12 9,525 0,76 1,1 1,2 z z AVR..-3 16 10 16IR-V-STACME10 9,525 1,02 1,2 1,3 z z z z AVR..-3 16 10 16IL-V-STACME10 9,525 1,02 1,2 1,3 z AVR..-3 16 8 16IR-V-STACME8 9,525 1,21 1,4 1,5 z z z z AVR..-3 16 8 16IL-V-STACME8 9,525 1,21 1,4 1,5 z AVR..-3 16 6 16IR-V-STACME6 9,525 1,52 1,7 1,8 z z z z AVR..-3 16 6 16IL-V-STACME6 9,525 1,52 1,7 1,8 z AVR..-3 22 6 22IL-V-STACME6 12,7 1,52 1,7 1,8 z AVR..-4 22 5 22IR-V-STACME5 12,7 1,78 2,1 2,3 z z z AVR..-4 22 4 22IR-V-STACME4 12,7 2,16 2,3 2,3 z z AVR..-4 22 4 22IL-V-STACME4 12,7 2,16 2,3 2,3 z AVR..-4 27 4 27IR-V-STACME4 15,88 2,16 2,3 2,4 z z z z AVR..-5 27 3 27IR-V-STACME3 15,88 2,79 2,9 2,9 z z AVR..-5 27 3 27IL-V-STACME3 15,88 2,79 2,9 2,9 z z AVR..-5 P z z z HauptanwendungMain application M z z z Основное применение K z z z z Nebenanwendung Secondary application N z Вторичное применение S z H 5 Ausführung / Type / Тип:U Sorten / Grades / Сплавы beschichtet coatedс покрытием unbe-schichtetuncoatedбез покрытия Teilung Links / Rechts Klemmhalter Pitch Left / Right d hmin x y Tool holder Шаг Левая / Правая Державка [ниток/дюйм] 22 4 22UIN-V-STACME4 12,7 2,16 2,5 11,0 z AVR..-4U 22 3 22UIN-V-STACME3 12,7 2,79 3,3 11,0 z AVR..-4U P z z HauptanwendungMain application M z Основное применение K z z z Nebenanwendung Secondary application N z Вторичное применение S z H 408 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
