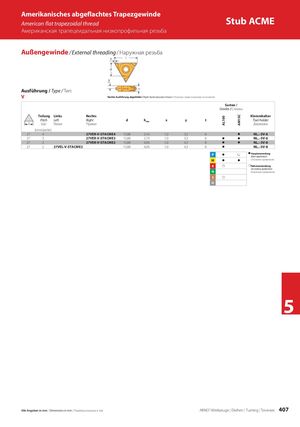

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 407

AL100 AM15C Amerikanisches abgeflachtes Trapezgewinde American flat trapezoidal thread Stub ACME Американская трапецеидальная низкопрофильная резьба Außengewinde / External threading / Наружная резьба Ausführung / Type / Тип: V Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y t Tool holder Шаг Левая Правая Державка [ниток/дюйм] 27 4 27VER-V-STACME4 15,88 2,16 1,0 3,3 6 z NL..-5V-6 27 3 27VER-V-STACME3 15,88 2,79 1,0 3,3 6 z z NL..-5V-6 27 2 27VER-V-STACME2 15,88 4,06 1,0 4,3 8 z z NL..-5V-8 27 2 27VEL-V-STACME2 15,88 4,06 1,0 4,3 8 z NL..-5V-8 P z z z HauptanwendungMain application M z z Основное применение K z z Nebenanwendung Secondary application N Вторичное применение S z H 5 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 407
