Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 409

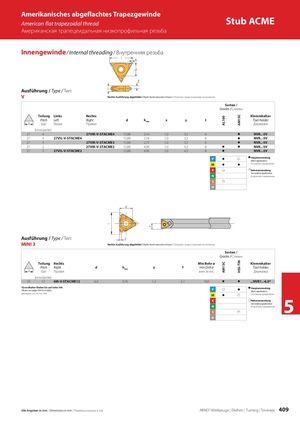

Amerikanisches abgeflachtes Trapezgewinde American flat trapezoidal thread Stub ACME Американская трапецеидальная низкопрофильная резьба Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: V Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы AM15C Teilung Links Rechts Klemmhalter AL100 Pitch Left Right d hmin x y t Tool holder Шаг Левая Правая Державка [ниток/дюйм] 27 4 27VIR-V-STACME4 15,88 2,16 1,0 3,3 6 z NVR..-5V 27 4 27VIL-V-STACME4 15,88 2,16 1,0 3,3 6 z NVR..-5V 27 3 27VIR-V-STACME3 15,88 2,79 1,0 3,3 6 z NVR..-5V 27 2 27VIR-V-STACME2 15,88 4,06 1,0 4,3 8 z z NVR..-5V 27 2 27VIL-V-STACME2 15,88 4,06 1,0 4,3 8 z NVR..-5V P z z z Hauptanwendung Main application M z z Основное применение K z z Nebenanwendung Secondary application N Вторичное применение S z H Ausführung / Type / Тип: MINI 3 Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы HSS-TiN AM15C Teilung Rechts Min Bohr ø Klemmhalter Pitch Right d hmin y f min Drill ø Tool holder Шаг Правая мин. ø отв. Державка [ниток/дюйм] 10 12 6IR-V-STACME12 6,0 0,76 1,2 5,1 10,0 z z ...NVR1..-6,0* *Grundhalter finden Sie auf Seite 344. P z z z Hauptanwendung Please see page 344 for holder. Main application Державки см. на стр. 344. M z z Основное применение z Nebenanwendung 5 K Secondary application N Вторичное применение S z H Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 409
