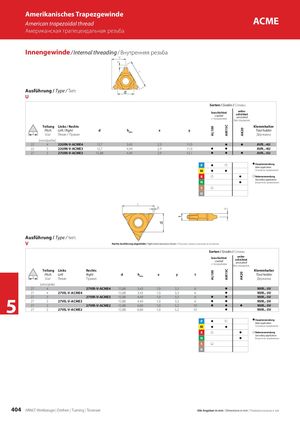

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 404

Amerikanisches Trapezgewinde American trapezoidal thread ACME Американская трапецеидальная резьба Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: U Sorten / Grades / Сплавы unbe- beschichtet schichtet coated uncoated с покрытием без покрытия AM15C Teilung Links / Rechts Klemmhalter AL100 AK20 Pitch Left / Right d hmin x y Tool holder Шаг Левая / Правая Державка [ниток/дюйм] 22 4 22UIN-V-ACME4 12,7 3,43 2,3 11,0 z z AVR..-4U 22 3 22UIN-V-ACME3 12,7 4,49 2,9 11,0 z z AVR..-4U 27 3 27UIN-V-ACME3 15,88 4,49 2,9 13,7 z z z AVR..-5U P z z z Hauptanwendung Main application M z z Основное применение K z z z Nebenanwendung Secondary application N z Вторичное применение S z H Ausführung / Type / тип: V Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы unbe- beschichtet schichtet coated uncoated с покрытием без покрытия AM15C Teilung Links Rechts Klemmhalter AL100 AK20 Pitch Left Right d hmin x y t Tool holder Шаг Левая Правая Державка [ниток/дюйм] 27 4 27VIR-V-ACME4 15,88 3,43 1,0 3,3 6 z NVR..-5V 27 4 27VIL-V-ACME4 15,88 3,43 1,0 3,3 6 z NVR..-5V 27 3 27VIR-V-ACME3 15,88 4,49 1,0 3,3 6 z z NVR..-5V 5 27 3 27VIL-V-ACME3 15,88 4,49 1,0 3,3 6 z z NVR..-5V 27 2 27VIR-V-ACME2 15,88 6,60 1,0 5,2 10 z z z NVR..-5V 27 2 27VIL-V-ACME2 15,88 6,60 1,0 5,2 10 z NVR..-5V P z z z Hauptanwendung Main application M z z Основное применение K z z z Nebenanwendung Secondary application N z Вторичное применение S z H 404 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
