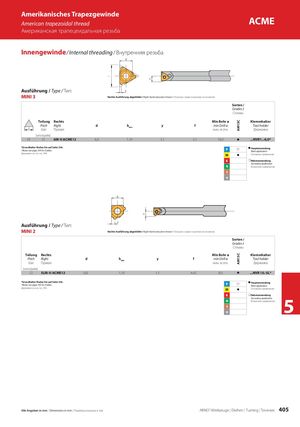

AM15CAM15C Amerikanisches Trapezgewinde American trapezoidal thread ACME Американская трапецеидальная резьба Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: MINI 3 Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы Teilung Rechts Min Bohr ø Klemmhalter Pitch Right d hmin y f min Drill ø Tool holder Шаг Правая мин. ø отв. Державка [ниток/дюйм] 10 12 6IR-V-ACME12 6,0 1,19 1,1 5,1 10,0 z ...NVR1..-6,0* *Grundhalter finden Sie auf Seite 344.Please see page 344 for holder. P z z HauptanwendungMain application Державки см. на стр. 344. M z Основное применение K z Nebenanwendung Secondary application N Вторичное применение S H Ausführung / Type / Тип: MINI 2 Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы Teilung Rechts Min Bohr ø Klemmhalter Pitch Right d h y f min Drill ø Tool holder min Шаг Правая мин. ø отв. Державка [ниток/дюйм] 12 5LIR-V-ACME12 5,0L 1,19 1,1 4,42 8,0 z ...NVR 10.-5L* *Grundhalter finden Sie auf Seite 345.Please see page 345 for holder. P z z HauptanwendungMain application Державки см. на стр. 345. M z Основное применение K z Nebenanwendung Secondary application NSH Вторичное применение 5 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 405
