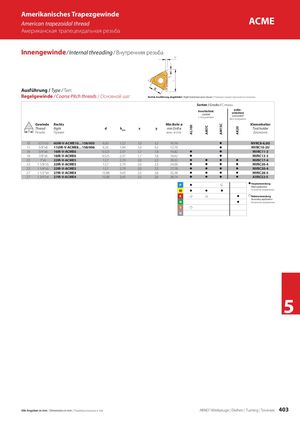

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 403

AL100 AM7C AM15C AK20 Amerikanisches Trapezgewinde American trapezoidal thread ACME Американская трапецеидальная резьба Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: Regelgewinde / Coarse Pitch threads / Основной шаг Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtetcoatedс покрытиемunbe-schichtetuncoatedбез покрытия Gewinde Rechts Min Bohr ø Klemmhalter Thread Right d hmin x y min Drill ø Tool holder Резьба Правая мин. ø отв. Державка 10 1/2“x10 6UIR-V-ACME10…158/005 6,0U 1,52 1,0 5,2 10,16 z NVRC8-6,0U 11 5/8“x8 11UIR-V-ACME8…158/006 6,35 1,84 1,0 5,5 12,70 z NVRC10-2U 16 3/4“x6 16IR-V-ACME6 9,525 2,37 1,7 1,8 14,82 z z NVRC11-3 16 7/8“x6 16IR-V-ACME6 9,525 2,37 1,7 1,8 18,42 z z NVRC13-3 22 1“x5 22IR-V-ACME5 12,7 2,79 2,0 2,3 20,32 z z z z NVRC17-4 22 1 1/8“x5 22IR-V-ACME5 12,7 2,79 2,0 2,3 24,00 z z z z NVRC20-4 22 1 1/4“x5 22IR-V-ACME5 12,7 2,79 2,0 2,3 27,18 z z z z NVRC20-4 27 1 1/2“x4 27IR-V-ACME4 15,88 3,43 2,3 2,6 32,38 z z z z NVRC28-5 27 1 3/4“x4 27IR-V-ACME4 15,88 3,43 2,3 2,6 38,74 z z z z AVRC32-5 P z z z Hauptanwendung Main application M z z z Основное применение K z z z z Nebenanwendung Secondary application N z Вторичное применение S z H 5 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 403
