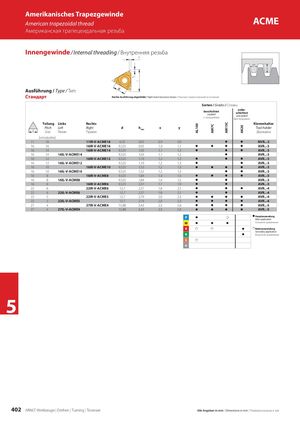

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 402

AL100 AM7C AM15C AK20 Amerikanisches Trapezgewinde American trapezoidal thread ACME Американская трапецеидальная резьба Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtetcoatedс покрытием unbe-schichtetuncoatedбез покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [ниток/дюйм] 11 16 11IR-V-ACME16 6,35 0,92 0,9 0,9 z z NVR..-2 16 16 16IR-V-ACME16 9,525 0,92 1,0 1,1 z z z z AVR..-3 16 14 16IR-V-ACME14 9,525 1,03 1,1 1,2 z z z AVR..-3 16 14 16IL-V-ACME14 9,525 1,03 1,1 1,2 z AVR..-3 16 12 16IR-V-ACME12 9,525 1,19 1,2 1,3 z z z AVR..-3 16 12 16IL-V-ACME12 9,525 1,19 1,2 1,3 z z AVR..-3 16 10 16IR-V-ACME10 9,525 1,52 1,2 1,3 z z z z AVR..-3 16 10 16IL-V-ACME10 9,525 1,52 1,2 1,3 z z AVR..-3 16 8 16IR-V-ACME8 9,525 1,84 1,4 1,5 z z z z AVR..-3 16 8 16IL-V-ACME8 9,525 1,84 1,4 1,5 z z AVR..-3 16 6 16IR-V-ACME6 9,525 2,37 1,7 1,9 z z AVR..-3 22 6 22IR-V-ACME6 12,7 2,37 1,8 2,1 z z z AVR..-4 22 6 22IL-V-ACME6 12,7 2,37 1,8 2,1 z z AVR..-4 22 5 22IR-V-ACME5 12,7 2,79 2,0 2,3 z z z z AVR..-4 22 5 22IL-V-ACME5 12,7 2,79 2,0 2,3 z z z z AVR..-4 27 4 27IR-V-ACME4 15,88 3,43 2,3 2,6 z z z z AVR..-5 27 4 27IL-V-ACME4 15,88 3,43 2,3 2,6 z z z z AVR..-5 P z z z HauptanwendungMain application M z z z Основное применение K z z z z Nebenanwendung Secondary application N z Вторичное применение S z H 5 402 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
