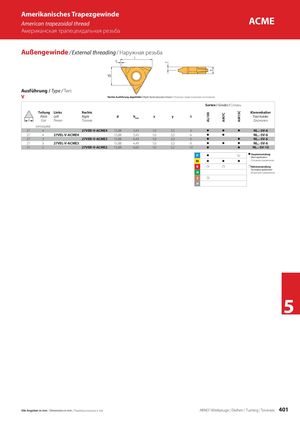

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 401

AL100 AM7C AM15C Amerikanisches Trapezgewinde American trapezoidal thread ACME Американская трапецеидальная резьба Außengewinde / External threading / Наружная резьба Ausführung / Type / Тип: V Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y t Tool holder Шаг Левая Правая Державка [ниток/дюйм] 27 4 27VER-V-ACME4 15,88 3,43 1,0 3,3 6 z z z NL..-5V-6 27 4 27VEL-V-ACME4 15,88 3,43 1,0 3,3 6 z z NL..-5V-6 27 3 27VER-V-ACME3 15,88 4,49 1,0 3,3 6 z z NL..-5V-6 27 3 27VEL-V-ACME3 15,88 4,49 1,0 3,3 6 z z z NL..-5V-6 27 2 27VER-V-ACME2 15,88 6,60 1,0 5,2 10 z z NL..-5V-10 P z z z HauptanwendungMain application M z z z Основное применение K z z z Nebenanwendung Secondary application N Вторичное применение S z H 5 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 401
