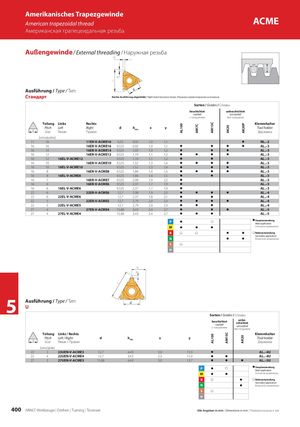

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 400

AL100 AM7C AM15CAL100 AK20AM15C AK20PAK20 Amerikanisches Trapezgewinde American trapezoidal thread ACME Американская трапецеидальная резьба Außengewinde / External threading / Наружная резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown /Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [ниток/дюйм] 11 16 11ER-V-ACME16 6,35 0,92 1,0 1,1 z NL..-2 16 16 16ER-V-ACME16 9,525 0,92 1,0 1,1 z z z z AL..-3 16 14 16ER-V-ACME14 9,525 1,03 1,0 1,2 z z z AL..-3 16 12 16ER-V-ACME12 9,525 1,19 1,1 1,2 z z z z AL..-3 16 12 16EL-V-ACME12 9,525 1,19 1,1 1,2 z z AL..-3 16 10 16ER-V-ACME10 9,525 1,52 1,3 1,4 z z z z AL..-3 16 10 16EL-V-ACME10 9,525 1,52 1,3 1,4 z z z AL..-3 16 8 16ER-V-ACME8 9,525 1,84 1,4 1,5 z z z z AL..-3 16 8 16EL-V-ACME8 9,525 1,84 1,4 1,5 z z AL..-3 16 7 16ER-V-ACME7 9,525 2,08 1,9 2,2 z AL..-3 16 6 16ER-V-ACME6 9,525 2,37 1,7 1,9 z AL..-3 16 6 16EL-V-ACME6 9,525 2,37 1,7 1,9 z AL..-3 22 6 22ER-V-ACME6 12,7 2,08 1,9 2,2 z z z z AL..-4 22 6 22EL-V-ACME6 12,7 2,37 1,8 2,1 z z AL..-4 22 5 22ER-V-ACME5 12,7 2,79 2,0 2,3 z z z z AL..-4 22 5 22EL-V-ACME5 12,7 2,79 2,0 2,3 z z z AL..-4 27 4 27ER-V-ACME4 15,88 3,43 2,4 2,7 z z z AL..-5 27 4 27EL-V-ACME4 15,88 3,43 2,4 2,7 z z z AL..-5 P z z z HauptanwendungMain application M z z z Основное применение K z z z z z Nebenanwendung Secondary application N z z Вторичное применение S z H 5 Ausführung / Type / Тип:U Sorten / Grades / Сплавы beschichtetcoatedс покрытием unbe-schichtetuncoatedбез покрытия Teilung Links / Rechts Klemmhalter Pitch Left / Right d hmin x y Tool holder Шаг Левая / Правая Державка [ниток/дюйм] 22 3 22UEN-V-ACME3 12,7 4,49 3,0 11,0 z AL..-4U 22 4 22UEN-V-ACME4 12,7 3,43 2,3 11,0 z z AL..-4U 27 3 27UEN-V-ACME3 15,88 4,49 3,0 13,7 z z z AL..-5U P z z z HauptanwendungMain application M z z Основное применение K z z z Nebenanwendung Secondary application N z Вторичное применение S z H 400 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
