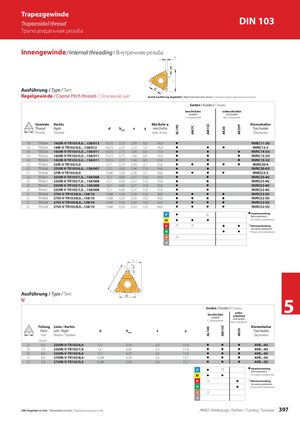

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 397

AL100 AM7C AM15CAL100 AK20AM15C AK20PAK20 Trapezgewinde Trapezoidal thread DIN 103 Трапецеидальная резьба Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: Regelgewinde / Coarse Pitch threads / Основной шаг Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрытия Gewinde Rechts Min Bohr ø Klemmhalter Thread Right d hmin x y min Drill ø Tool holder Резьба Правая мин. ø отв. Державка 16 TR18x4 16UIR-V-TR103/4,0…158/013 9,525 2,25 2,10 8,0 14,0 z NVRC11-3U 16 TR20x4 16IR-V-TR103/4,0…158/012 9,525 2,25 1,53 1,9 16,0 z z z NVRC13-3 16 TR22x5 16UIR-V-TR103/5,0…158/011 9,525 2,75 1,56 8,0 17,0 z z z NVRC14-3U 16 TR24x5 16UIR-V-TR103/5,0…158/011 9,525 2,75 1,56 8,0 19,0 z z z NVRC15-3U 16 TR26x5 16UIR-V-TR103/5,0…158/011 9,525 2,75 1,56 8,0 21,0 z z z NVRC15-3U 22 TR28x5 22IR-V-TR103/5,0 12,7 2,75 2,30 2,7 23,0 z z z z z NVRC20-4 22 TR30x6 22UIR-V-TR103/6,0…158/007 12,7 3,50 1,94 11,0 24,0 z z NVRC20-4U 27 TR36x6 27IR-V-TR103/6,0 15,88 3,50 2,30 2,7 30,0 z z z z NVRC25-5 22 TR38x7 22UIR-V-TR103/7,0…158/008 12,7 4,00 2,27 11,0 31,0 z z NVRC25-4U 22 TR40x7 22UIR-V-TR103/7,0…158/008 12,7 4,00 2,27 11,0 33,0 z z NVRC25-4U 22 TR42x7 22UIR-V-TR103/7,0…158/008 12,7 4,00 2,27 11,0 35,0 z z NVRC32-4U 22 TR44x7 22UIR-V-TR103/7,0…158/008 12,7 4,00 2,27 11,0 37,0 z z NVRC32-4U 27 TR46x8 27UI-V-TR103/8,0...158/10 15,88 4,50 2,59 13,5 38,0 z z z z NVRC32-5U 27 TR48x8 27UI-V-TR103/8,0...158/10 15,88 4,50 2,59 13,5 40,0 z z z z NVRC32-5U 27 TR50x8 27UI-V-TR103/8,0...158/10 15,88 4,50 2,59 13,5 42,0 z z z z NVRC32-5U 27 TR52x8 27UI-V-TR103/8,0...158/10 15,88 4,50 2,59 13,5 44,0 z z z z NVRC32-5U P z z z HauptanwendungMain application M z z z Основное применение K z z z z z Nebenanwendung Secondary application N z z Вторичное применение S z H Ausführung / Type / Тип: U Sorten / Grades / Сплавы 5 beschichtetcoatedс покрытиемunbe-schichtetuncoatedбез покрытия Teilung Links / Rechts Klemmhalter Pitch Left / Right d hmin x y Tool holder Шаг Левая / Правая Державка [mm] 22 6,0 22UIN-V-TR103/6,0 12,7 3,50 2,0 11,0 z z z AVR..-4U 22 7,0 22UIN-V-TR103/7,0 12,7 4,00 2,3 11,0 z z z AVR..-4U 22 8,0 22UIN-V-TR103/8,0 12,7 4,50 2,6 11,0 z z z AVR..-4U 27 8,0 27UIN-V-TR103/8,0 15,88 4,50 2,6 13,7 z z z AVR..-5U 27 9,0 27UIN-V-TR103/9,0 15,88 5,00 3,0 13,7 z z z AVR..-5U P z z z HauptanwendungMain application M z z Основное применение K z z z Nebenanwendung Secondary application N z Вторичное применение S z H Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 397
