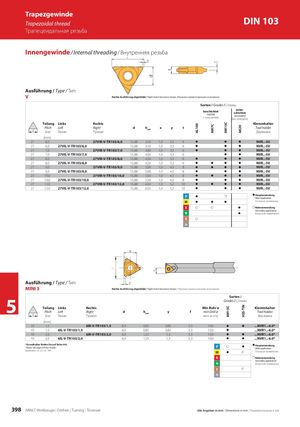

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 398

AL100 AM7C AM15CAM15C AK20 HSS-TiN Trapezgewinde Trapezoidal thread DIN 103 Трапецеидальная резьба Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: V Rechte Ausführung abgebildet / Right-hand execution shown /Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtetcoatedс покрытием unbe-schichtetuncoatedбез покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y t Tool holder Шаг Левая Правая Державка [mm] 27 6,0 27VIR-V-TR103/6,0 15,88 3,50 1,0 3,3 6 z z z NVR..-5V 27 6,0 27VIL-V-TR103/6,0 15,88 3,50 1,0 3,3 6 z z z NVR..-5V 27 7,0 27VIR-V-TR103/7,0 15,88 4,00 1,0 3,3 6 z z z NVR..-5V 27 7,0 27VIL-V-TR103/7,0 15,88 4,00 1,0 3,3 6 z z NVR..-5V 27 8,0 27VIR-V-TR103/8,0 15,88 4,50 1,0 3,3 6 z z z NVR..-5V 27 8,0 27VIL-V-TR103/8,0 15,88 4,50 1,0 3,3 6 z z z z NVR..-5V 27 9,0 27VIR-V-TR103/9,0 15,88 5,00 1,0 4,3 8 z z z z NVR..-5V 27 9,0 27VIL-V-TR103/9,0 15,88 5,00 1,0 4,3 8 z z z NVR..-5V 27 10,0 27VIR-V-TR103/10,0 15,88 5,50 1,0 4,3 8 z z z z NVR..-5V 27 10,0 27VIL-V-TR103/10,0 15,88 5,50 1,0 4,3 8 z z z NVR..-5V 27 12,0 27VIR-V-TR103/12,0 15,88 6,50 1,0 5,2 10 z z z z NVR..-5V 27 12,0 27VIL-V-TR103/12,0 15,88 6,50 1,0 5,2 10 z z z NVR..-5V P z z z HauptanwendungMain application M z z z Основное применение K z z z z Nebenanwendung Secondary application N z Вторичное применение S z H Ausführung / Type / Тип: MINI 3 Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / 5 Teilung Links RechtsPitchLeftRight Grades / СплавыMin Bohr ø Klemmhalterdhminyfmin Drill øTool holder Шаг Левая Правая мин. ø отв. Державка [mm] 10 1,5 6IR-V-TR103/1,5 6,0 0,85 0,85 5,3 10,0 z z ...NVR1..-6.0* 10 1,5 6IL-V-TR103/1,5 6,0 0,85 0,85 5,3 10,0 z ...NVR1..-6.0* 10 2,0 6IR-V-TR103/2,0 6,0 1,25 1,3 5,3 10,0 z z ...NVR1..-6.0* 10 2,0 6IL-V-TR103/2,0 6,0 1,25 1,3 5,3 10,0 z z ...NVR1..-6.0* *Grundhalter finden Sie auf Seite 344.Please see page 344 for holder. P z z z HauptanwendungMain application Державки см. на стр. 344. M z z Основное применение K z Nebenanwendung Secondary application N Вторичное применение S z H 398 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
