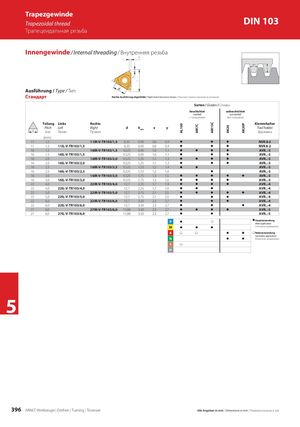

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 396

AL100 AM7C AM15C AK20 AK20P Trapezgewinde Trapezoidal thread DIN 103 Трапецеидальная резьба Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [mm] 11 1,5 11IR-V-TR103/1,5 6,35 0,90 0,8 0,9 z z z NVR 8-2 11 1,5 11IL-V-TR103/1,5 6,35 0,90 0,8 0,9 z z z NVR 8-2 16 1,5 16IR-V-TR103/1,5 9,525 0,90 1,0 1,1 z z z z AVR..-3 16 1,5 16IL-V-TR103/1,5 9,525 0,90 1,0 1,1 z z z AVR..-3 16 2,0 16IR-V-TR103/2,0 9,525 1,25 1,1 1,3 z z z z AVR..-3 16 2,0 16IL-V-TR103/2,0 9,525 1,25 1,1 1,3 z z z AVR..-3 16 2,5 16IR-V-TR103/2,5 9,525 1,53 1,2 1,4 z z AVR..-3 16 2,5 16IL-V-TR103/2,5 9,525 1,53 1,2 1,4 z AVR..-3 16 3,0 16IR-V-TR103/3,0 9,525 1,75 1,3 1,5 z z z z z AVR..-3 16 3,0 16IL-V-TR103/3,0 9,525 1,75 1,3 1,5 z z z z AVR..-3 22 4,0 22IR-V-TR103/4,0 12,7 2,25 1,7 1,9 z z z z AVR..-4 22 4,0 22IL-V-TR103/4,0 12,7 2,25 1,7 1,9 z z z AVR..-4 22 5,0 22IR-V-TR103/5,0 12,7 2,75 2,1 2,5 z z z z z AVR..-4 22 5,0 22IL-V-TR103/5,0 12,7 2,75 2,1 2,5 z z z AVR..-4 22 6,0 22IR-V-TR103/6,0 12,7 3,50 2,3 2,7 z z z AVR..-4 22 6,0 22IL-V-TR103/6,0 12,7 3,50 2,3 2,7 z z z AVR..-4 27 6,0 27IR-V-TR103/6,0 15,88 3,50 2,3 2,7 z z z z AVR..-5 27 6,0 27IL-V-TR103/6,0 15,88 3,50 2,3 2,7 z z AVR..-5 P z z z HauptanwendungMain application M z z z Основное применение K z z z z z Nebenanwendung Secondary application N z z Вторичное применение S z H 5 396 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
