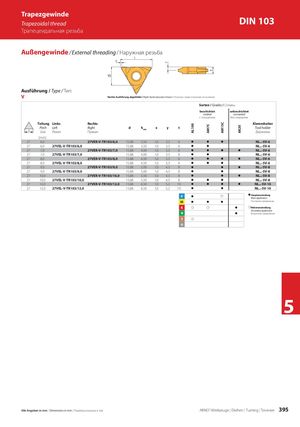

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 395

AL100 AM7C AM15C AK20 Trapezgewinde Trapezoidal thread DIN 103 Трапецеидальная резьба Außengewinde / External threading / Наружная резьба Ausführung / Type / Тип: V Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрыития Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y t Tool holder Шаг Левая Правая Державка [mm] 27 6,0 27VER-V-TR103/6,0 15,88 3,50 1,0 3,3 6 z z z NL..-5V-6 27 6,0 27VEL-V-TR103/6,0 15,88 3,50 1,0 3,3 6 z z NL..-5V-6 27 7,0 27VER-V-TR103/7,0 15,88 4,00 1,0 3,3 6 z z z z NL..-5V-6 27 7,0 27VEL-V-TR103/7,0 15,88 4,00 1,0 3,3 6 z z NL..-5V-6 27 8,0 27VER-V-TR103/8,0 15,88 4,50 1,0 3,3 6 z z z z NL..-5V-6 27 8,0 27VEL-V-TR103/8,0 15,88 4,50 1,0 3,3 6 z z z NL..-5V-6 27 9,0 27VER-V-TR103/9,0 15,88 5,00 1,0 4,3 8 z z z NL..-5V-8 27 9,0 27VEL-V-TR103/9,0 15,88 5,00 1,0 4,3 8 z z NL..-5V-8 27 10,0 27VER-V-TR103/10,0 15,88 5,50 1,0 4,3 8 z z z NL..-5V-8 27 10,0 27VEL-V-TR103/10,0 15,88 5,50 1,0 4,3 8 z z z NL..-5V-8 27 12,0 27VER-V-TR103/12,0 15,88 6,50 1,0 5,2 10 z z z z NL..-5V-10 27 12,0 27VEL-V-TR103/12,0 15,88 6,50 1,0 5,2 10 z z NL..-5V-10 P z z z HauptanwendungMain application M z z z Основное применение K z z z z Nebenanwendung Secondary application N z Вторичное применение S z H 5 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 395
