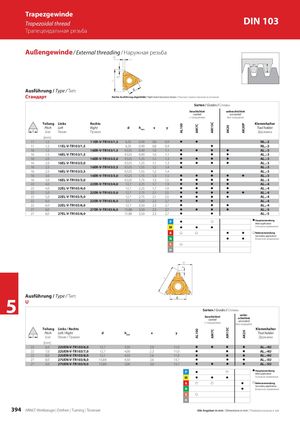

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 394

AL100 AM7CAL100 AM15CAM7C AK20AM15C AK20PAK20 Trapezgewinde Trapezoidal thread DIN 103 Трапецеидальная резьба Außengewinde / External threading / Наружная резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [mm] 11 1,5 11ER-V-TR103/1,5 6,35 0,90 0,8 0,9 z z NL..-2 11 1,5 11EL-V-TR103/1,5 6,35 0,90 0,8 0,9 z NL..-2 16 1,5 16ER-V-TR103/1,5 9,525 0,90 1,0 1,1 z z z z AL..-3 16 1,5 16EL-V-TR103/1,5 9,525 0,90 1,0 1,1 z z z AL..-3 16 2,0 16ER-V-TR103/2,0 9,525 1,25 1,1 1,3 z z z z AL..-3 16 2,0 16EL-V-TR103/2,0 9,525 1,25 1,1 1,3 z z z z AL..-3 16 2,5 16ER-V-TR103/2,5 9,525 1,55 1,2 1,4 z AL..-3 16 2,5 16EL-V-TR103/2,5 9,525 1,55 1,2 1,4 z AL..-3 16 3,0 16ER-V-TR103/3,0 9,525 1,75 1,3 1,5 z z z z z AL..-3 16 3,0 16EL-V-TR103/3,0 9,525 1,75 1,3 1,5 z z z z AL..-3 22 4,0 22ER-V-TR103/4,0 12,7 2,25 1,7 1,9 z z z z AL..-4 22 4,0 22EL-V-TR103/4,0 12,7 2,25 1,7 1,9 z z z z AL..-4 22 5,0 22ER-V-TR103/5,0 12,7 2,75 2,1 2,5 z z z z z AL..-4 22 5,0 22EL-V-TR103/5,0 12,7 2,75 2,1 2,5 z z z z AL..-4 22 6,0 22ER-V-TR103/6,0 12,7 3,50 2,3 2,7 z z z AL..-4 22 6,0 22EL-V-TR103/6,0 12,7 3,50 2,3 2,7 z z z AL..-4 27 6,0 27ER-V-TR103/6,0 15,88 3,50 2,3 2,7 z z z z AL..-5 27 6,0 27EL-V-TR103/6,0 15,88 3,50 2,3 2,7 z z AL..-5 P z z z HauptanwendungMain application M z z z Основное применение K z z z z z Nebenanwendung Secondary application N z z Вторичное применение S z H Ausführung / Type / Тип: 5 U Sorten / Grades / Сплавы beschichtetcoatedс покрытием unbe-schichtetuncoatedбез покрытия Teilung Links / Rechts Klemmhalter Pitch Left / Right d hmin x y Tool holder Шаг Левая / Правая Державка [mm] 22 6,0 22UEN-V-TR103/6,0 12,7 3,50 2,0 11,0 z z z z AL..-4U 22 7,0 22UEN-V-TR103/7,0 12,7 4,00 2,3 11,0 z z z AL..-4U 22 8,0 22UEN-V-TR103/8,0 12,7 4,50 2,6 11,0 z z z AL..-4U 27 8,0 27UEN-V-TR103/8,0 15,88 4,50 2,6 13,7 z z z AL..-5U 27 9,0 27UEN-V-TR103/9,0 15,88 5,00 3,0 13,7 z z z z AL..-5U P z z z HauptanwendungMain application M z z z Основное применение K z z z z Nebenanwendung Secondary application N z Вторичное применение S z H 394 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
