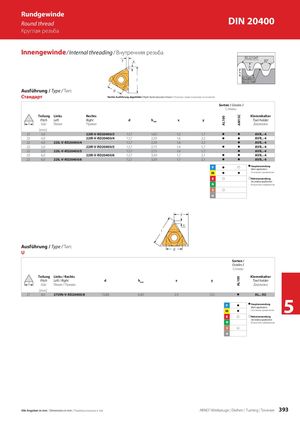

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 393

AL100 AM15CAL100 Rundgewinde Round thread DIN 20400 Круглая резьба Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [mm] 22 3,0 22IR-V-RD20400/3 12,7 1,65 1,3 1,7 z z AVR..-4 22 4,0 22IR-V-RD20400/4 12,7 2,20 1,6 2,2 z z AVR..-4 22 4,0 22IL-V-RD20400/4 12,7 2,20 1,6 2,2 z AVR..-4 22 5,0 22IR-V-RD20400/5 12,7 2,75 1,4 1,7 z z AVR..-4 22 5,0 22IL-V-RD20400/5 12,7 2,75 1,4 1,7 z AVR..-4 22 6,0 22IR-V-RD20400/6 12,7 3,30 1,7 2,1 z z AVR..-4 22 6,0 22IL-V-RD20400/6 12,7 3,30 1,7 2,1 z z AVR..-4 P z z z HauptanwendungMain application M z z Основное применение K z z Nebenanwendung Secondary application N Вторичное применение S z H Ausführung / Type / Тип: U Sorten / Grades / Сплавы Teilung Links / Rechts Klemmhalter Pitch Left / Right d hmin x y Tool holder Шаг Левая / Правая Державка [mm] 27 8,0 27UIN-V-RD20400/8 15,88 4,40 2,9 13,5 z AL..-5U P zMz z HauptanwendungMain applicationОсновное применение5 K z z Nebenanwendung Secondary application N Вторичное применение S z H Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 393
