Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 384

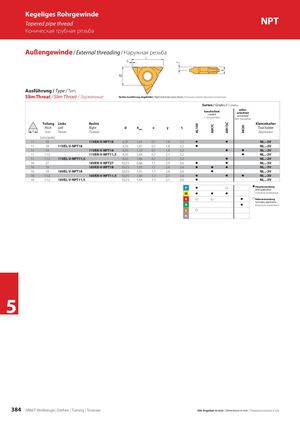

AL100 AM7C AM15C AK20 Kegeliges Rohrgewinde Tapered pipe thread NPT Коническая трубная резьба Außengewinde / External threading / Наружная резьба Ausführung / Type / Тип: Slim Throat / Slim Throat / Зауженные Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtetcoatedс покрытием unbe-schichtetuncoatedбез покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y t Tool holder Шаг Левая Правая Державка [ниток/дюйм] 11 18 11VER-V-NPT18 6,35 1,01 0,7 1,8 3,2 z z NL..-2V 11 18 11VEL-V-NPT18 6,35 1,01 0,7 1,8 3,2 z NL..-2V 11 14 11VER-V-NPT14 6,35 1,33 0,7 1,8 3,2 z z NL..-2V 11 11,5 11VER-V-NPT11,5 6,35 1,64 0,7 2,1 3,2 z NL..-2V 11 11,5 11VEL-V-NPT11,5 6,35 1,64 0,7 2,1 3,2 z NL..-2V 16 27 16VER-V-NPT27 9,525 0,66 1,1 2,9 3,6 z z NL..-3V 16 18 16VER-V-NPT18 9,525 1,01 1,1 2,6 3,6 z z z NL..-3V 16 18 16VEL-V-NPT18 9,525 1,01 1,1 2,6 3,6 z NL..-3V 16 11,5 16VER-V-NPT11,5 9,525 1,64 1,1 2,1 3,6 z z z NL..-3V 16 11,5 16VEL-V-NPT11,5 9,525 1,64 1,1 2,1 3,6 z NL..-3V P z z z HauptanwendungMain application M z z z Основное применение K z z z z Nebenanwendung Secondary application N z Вторичное применение S z H 5 384 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
