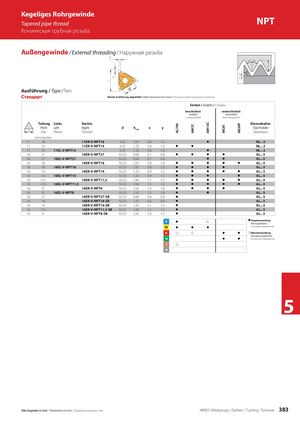

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 383

AL100 AM7C AM15C AK20 AK20P Kegeliges Rohrgewinde Tapered pipe thread NPT Коническая трубная резьба Außengewinde / External threading / Наружная резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [ниток/дюйм] 11 18 11ER-V-NPT18 6,35 1,01 0,8 1,0 z NL..-2 11 14 11ER-V-NPT14 6,35 1,33 0,8 1,0 z z NL..-2 11 14 11EL-V-NPT14 6,35 1,33 0,8 1,0 z NL..-2 16 27 16ER-V-NPT27 9,525 0,66 0,7 0,8 z z z z AL..-3 16 27 16EL-V-NPT27 9,525 0,66 0,7 0,8 z z AL..-3 16 18 16ER-V-NPT18 9,525 1,01 0,8 1,0 z z z z z AL..-3 16 18 16EL-V-NPT18 9,525 1,01 0,8 1,0 z z z z AL..-3 16 14 16ER-V-NPT14 9,525 1,33 0,9 1,2 z z z z z AL..-3 16 14 16EL-V-NPT14 9,525 1,33 0,9 1,2 z z z z AL..-3 16 11,5 16ER-V-NPT11,5 9,525 1,64 1,1 1,5 z z z z z AL..-3 16 11,5 16EL-V-NPT11,5 9,525 1,64 1,1 1,5 z z z z z AL..-3 16 8 16ER-V-NPT8 9,525 2,42 1,3 1,8 z z z z AL..-3 16 8 16EL-V-NPT8 9,525 2,42 1,3 1,8 z z AL..-3 16 27 16ER-V-NPT27-SB 9,525 0,66 0,6 0,8 z AL..-3 16 18 16ER-V-NPT18-SB 9,525 1,01 0,6 0,8 z AL..-3 16 14 16ER-V-NPT14-SB 9,525 1,33 1,1 1,5 z AL..-3 16 11,5 16ER-V-NPT11,5-SB 9,525 1,64 1,1 1,5 z AL..-3 16 8 16ER-V-NPT8-SB 9,525 2,42 1,0 1,5 z AL..-3 P z z z HauptanwendungMain application M z z z Основное применение K z z z z z Nebenanwendung Secondary application N z z Вторичное применение S z H 5 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 383
