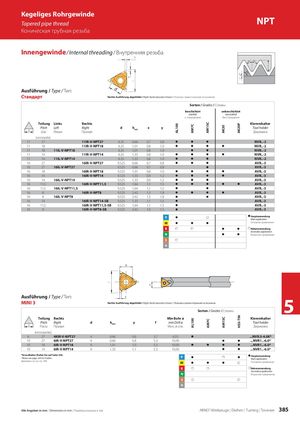

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 385

AL100 AM7CAL100 AM15CAM7C AK20AM15C AK20PHSS-TiN Kegeliges Rohrgewinde Tapered pipe thread NPT Коническая трубная резьба Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [ниток/дюйм] 11 27 11IR-V-NPT27 6,35 0,66 0,7 0,8 z z z NVR..-2 11 18 11IR-V-NPT18 6,35 1,01 0,8 1,0 z z z z NVR..-2 11 18 11IL-V-NPT18 6,35 1,01 0,8 1,0 z z NVR..-2 11 14 11IR-V-NPT14 6,35 1,33 0,8 1,0 z z z z NVR..-2 11 14 11IL-V-NPT14 6,35 1,33 0,8 1,0 z z z NVR..-2 16 27 16IR-V-NPT27 9,525 0,66 0,7 0,8 z z z AVR..-3 16 27 16IL-V-NPT27 9,525 0,66 0,7 0,8 z AVR..-3 16 18 16IR-V-NPT18 9,525 1,01 0,8 1,0 z z z z AVR..-3 16 14 16IR-V-NPT14 9,525 1,33 0,9 1,2 z z z z AVR..-3 16 14 16IL-V-NPT14 9,525 1,33 0,9 1,2 z z z AVR..-3 16 11,5 16IR-V-NPT11,5 9,525 1,64 1,1 1,5 z z z z z AVR..-3 16 11,5 16IL-V-NPT11,5 9,525 1,64 1,1 1,5 z z AVR..-3 16 8 16IR-V-NPT8 9,525 2,42 1,3 1,8 z z z z AVR..-3 16 8 16IL-V-NPT8 9,525 2,42 1,3 1,8 z z AVR..-3 16 14 16IR-V-NPT14-SB 9,525 1,33 1,1 1,5 z AVR..-3 16 11,5 16IR-V-NPT11,5-SB 9,525 1,64 1,1 1,5 z AVR..-3 16 8 16IR-V-NPT8-SB 9,525 2,42 1,0 1,5 z AVR..-3 P z z z HauptanwendungMain application M z z z Основное применение K z z z z z Nebenanwendung Secondary application N z z Вторичное применение S z H Ausführung / Type / Тип: MINI 3 Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнениеSorten / Grades / Сплавы 5 Teilung Rechts Min Bohr ø Klemmhalter Pitch Right d hmin y f min Drill ø Tool holder Passo Правая Мин. ø отв. Державка [ниток/дюйм] 6 27 4KIR-V-NPT27 4 0,66 0,6 3,7 6,35 z ...NVR.5-4.0K* 10 27 6IR-V-NPT27 6 0,66 0,8 5,3 10,00 z z ...NVR1..-6.0* 10 18 6IR-V-NPT18 6 1,01 1,0 5,3 10,00 z z z z ...NVR1..-6.0* 10 14 6IR-V-NPT14 6 1,33 1,1 5,3 10,00 z z ...NVR1..-6.0* *Grundhalter finden Sie auf Seite 344.Please see page 344 for holder. P z z z z HauptanwendungMain application Державки см. на стр. 344. M z z z z Основное применение K z z z Nebenanwendung Secondary application N Вторичное применение S z z H Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 385
