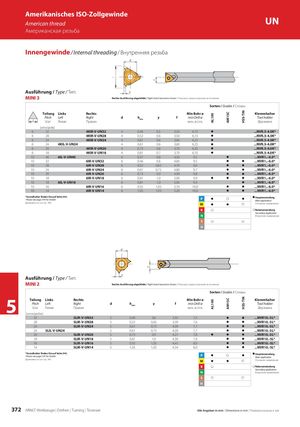

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 372

AL100AL100 AM15CAM15C HSS-TiNHSS-TiN Amerikanisches ISO-Zollgewinde American thread UN Американская резьба Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: MINI 3 Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы Teilung Links Rechts Min Bohr ø Klemmhalter Pitch Left Right d hmin y f min Drill ø Tool holder Шаг Левая Правая мин. ø отв. Державка [ниток/дюйм] 6 32 4KIR-V-UN32 4 0,46 0,5 3,50 6,15 z ...NVR.5-4.0K* 6 28 4KIR-V-UN28 4 0,52 0,6 3,50 6,15 z ...NVR.5-4.0K* 6 24 4KIR-V-UN24 4 0,61 0,6 3,60 6,25 z ...NVR.5-4.0K* 6 24 4KIL-V-UN24 4 0,61 0,6 3,60 6,25 z ...NVR.5-4.0K* 6 20 4KIR-V-UN20 4 0,73 0,6 3,70 6,35 z ...NVR.5-4.0K* 6 18 4KIR-V-UN18 4 0,81 0,7 3,70 6,35 z ...NVR.5-4.0K* 10 40 6IL-V-UN40 6 0,37 0,6 4,50 9,5 z ...NVR1..-6.0* 10 32 6IR-V-UN32 6 0,46 0,6 4,60 9,5 z z ...NVR1..-6.0* 10 28 6IR-V-UN28 6 0,52 0,65 4,70 9,6 z z ...NVR1..-6.0* 10 24 6IR-V-UN24 6 0,61 0,75 4,80 9,7 z z ...NVR1..-6.0* 10 20 6IR-V-UN20 6 0,73 0,9 4,90 9,8 z z ...NVR1..-6.0* 10 18 6IR-V-UN18 6 0,81 1,0 5,00 9,9 z z z ...NVR1..-6.0* 10 18 6IL-V-UN18 6 0,81 1,0 5,00 9,9 z ...NVR1..-6.0* 10 16 6IR-V-UN16 6 0,92 1,05 5,10 10,0 z z ...NVR1..-6.0* 10 14 6IR-V-UN14 6 1,05 1,05 5,20 10,0 z z ...NVR1..-6.0* *Grundhalter finden Sie auf Seite 344.Please see page 344 for holder. P z z z z HauptanwendungMain application Державки см. на стр. 344. M z z z Основное применение K z z Nebenanwendung Secondary application N Вторичное применение S z z H Ausführung / Type / Тип: MINI 2 Rechte Ausführung abgebildet / Right-hand execution shown / Показано правостороннее исполнение Sorten / Grades / Сплавы 5 Teilung LinksPitchLeftШагЛевая RechtsRightПравая Min Bohr ødhminyfmin Drill øмин. ø отв. KlemmhalterTool holderДержавка [ниток/дюйм] 32 5LIR-V-UN32 5 0,46 0,6 3,92 7,5 z z ...NVR10.-5L* 28 5LIR-V-UN28 5 0,52 0,65 3,99 7,6 z z ...NVR10.-5L* 24 5LIR-V-UN24 5 0,61 0,75 4,09 7,7 z z ...NVR10.-5L* 24 5LIL-V-UN24 5 0,61 0,75 4,09 7,7 z z ...NVR10.-5L* 20 5LIR-V-UN20 5 0,73 0,9 4,21 7,8 z z z ...NVR10.-5L* 18 5LIR-V-UN18 5 0,81 1,0 4,30 7,9 z z ...NVR10.-5L* 16 5LIR-V-UN16 5 0,92 1,05 4,41 8,0 z z ...NVR10.-5L* 14 5LIR-V-UN14 5 1,05 1,05 4,54 8,0 z z ...NVR10.-5L* *Grundhalter finden Sie auf Seite 345.Please see page 345 for holder. P z z z z HauptanwendungMain application Державки см. на стр. 345. M z z z Основное применение K z z Nebenanwendung Secondary application N Вторичное применение S z z H 372 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
