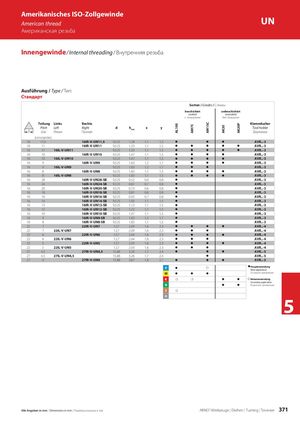

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 371

AL100 AM7C AM15C AK20 AK20P Amerikanisches ISO-Zollgewinde American thread UN Американская резьба Innengewinde / Internal threading / Внутренняя резьба Ausführung / Type / Тип: Стандарт Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [ниток/дюйм] 16 11,5 16IR-V-UN11,5 9,525 1,28 1,1 1,5 z z z AVR..-3 16 11 16IR-V-UN11 9,525 1,33 1,1 1,5 z z z z z AVR..-3 16 11 16IL-V-UN11 9,525 1,33 1,1 1,5 z z z z z AVR..-3 16 10 16IR-V-UN10 9,525 1,47 1,1 1,5 z z z z AVR..-3 16 10 16IL-V-UN10 9,525 1,47 1,1 1,5 z z z z AVR..-3 16 9 16IR-V-UN9 9,525 1,63 1,2 1,7 z z z z AVR..-3 16 9 16IL-V-UN9 9,525 1,63 1,2 1,7 z z z AVR..-3 16 8 16IR-V-UN8 9,525 1,83 1,1 1,5 z z z z AVR..-3 16 8 16IL-V-UN8 9,525 1,83 1,1 1,5 z z z z AVR..-3 16 28 16IR-V-UN28-SB 9,525 0,52 0,6 0,8 z AVR..-3 16 24 16IR-V-UN24-SB 9,525 0,61 0,7 0,8 z AVR..-3 16 20 16IR-V-UN20-SB 9,525 0,73 0,6 0,8 z AVR..-3 16 18 16IR-V-UN18-SB 9,525 0,81 0,6 0,8 z AVR..-3 16 16 16IR-V-UN16-SB 9,525 0,92 0,7 0,8 z AVR..-3 16 14 16IR-V-UN14-SB 9,525 1,05 1,1 1,5 z AVR..-3 16 13 16IR-V-UN13-SB 9,525 1,13 1,1 1,5 z AVR..-3 16 12 16IR-V-UN12-SB 9,525 1,22 1,1 1,5 z AVR..-3 16 10 16IR-V-UN10-SB 9,525 1,47 1,1 1,5 z AVR..-3 16 9 16IR-V-UN9-SB 9,525 1,63 1,2 1,7 z AVR..-3 16 8 16IR-V-UN8-SB 9,525 1,83 1,1 1,5 z AVR..-3 22 7 22IR-V-UN7 12,7 2,09 1,6 2,3 z z z z AVR..-4 22 7 22IL-V-UN7 12,7 2,09 1,6 2,3 z z z AVR..-4 22 6 22IR-V-UN6 12,7 2,44 1,6 2,3 z z z z AVR..-4 22 6 22IL-V-UN6 12,7 2,44 1,6 2,3 z z z AVR..-4 22 5 22IR-V-UN5 12,7 2,93 1,6 2,3 z z z z AVR..-4 22 5 22IL-V-UN5 12,7 2,93 1,6 2,3 z z z AVR..-4 27 4,5 27IR-V-UN4,5 15,88 3,26 1,7 2,4 z z z AVR..-5 27 4,5 27IL-V-UN4,5 15,88 3,26 1,7 2,4 z AVR..-5 27 4 27IR-V-UN4 15,88 3,67 1,8 2,7 z z z AVR..-5 P z z z Hauptanwendung Main application M z z z Основное применение K z z z z z Nebenanwendung Secondary application N z z Вторичное применение S z H 5 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 371
