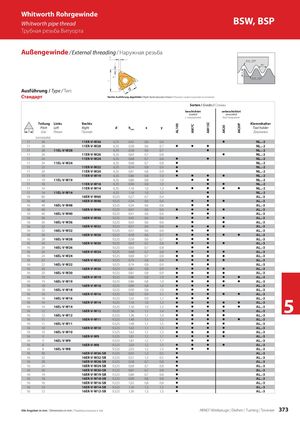

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 373

AL100 AM7C AM15C AK20 AK20P Whitworth Rohrgewinde Whitworth pipe thread BSW, BSP Трубная резьба Витуорта Außengewinde / External threading / Наружная резьба Ausführung / Type / Тип: Стандарт Rechte Ausführung abgebildet / Right-hand execution shown /Показано правостороннее исполнение Sorten / Grades / Сплавы beschichtet unbeschichtet coated uncoated с покрытием без покрытия Teilung Links Rechts Klemmhalter Pitch Left Right d hmin x y Tool holder Шаг Левая Правая Державка [ниток/дюйм] 11 36 11ER-V-W36 6,35 0,45 0,6 0,6 z NL..-2 11 28 11ER-V-W28 6,35 0,58 0,6 0,7 z z z NL..-2 11 28 11EL-V-W28 6,35 0,58 0,6 0,7 z NL..-2 11 26 11ER-V-W26 6,35 0,63 0,7 0,8 z NL..-2 11 24 11ER-V-W24 6,35 0,68 0,7 0,8 z z NL..-2 11 24 11EL-V-W24 6,35 0,68 0,7 0,8 z NL..-2 11 22 11ER-V-W22 6,35 0,74 0,8 0,9 z NL..-2 11 20 11ER-V-W20 6,35 0,81 0,8 0,9 z NL..-2 11 19 11ER-V-W19 6,35 0,86 0,8 1,0 z z z z NL..-2 11 19 11EL-V-W19 6,35 0,86 0,8 1,0 z z NL..-2 11 18 11ER-V-W18 6,35 0,90 0,8 1,0 z z NL..-2 11 14 11ER-V-W14 6,35 1,16 1,0 1,2 z z z z z NL..-2 11 14 11EL-V-W14 6,35 1,16 1,0 1,2 z NL..-2 16 60 16ER-V-W60 9,525 0,27 0,7 0,4 z AL..-3 16 48 16ER-V-W48 9,525 0,34 0,6 0,6 z z z AL..-3 16 48 16EL-V-W48 9,525 0,34 0,6 0,6 z z AL..-3 16 40 16ER-V-W40 9,525 0,41 0,6 0,6 z z z z AL..-3 16 40 16EL-V-W40 9,525 0,41 0,6 0,6 z z AL..-3 16 36 16ER-V-W36 9,525 0,45 0,6 0,6 z z z z AL..-3 16 36 16EL-V-W36 9,525 0,45 0,6 0,6 z z AL..-3 16 32 16ER-V-W32 9,525 0,51 0,6 0,6 z z z z AL..-3 16 32 16EL-V-W32 9,525 0,51 0,6 0,6 z z AL..-3 16 28 16ER-V-W28 9,525 0,58 0,6 0,7 z z z z z AL..-3 16 28 16EL-V-W28 9,525 0,58 0,6 0,7 z z z AL..-3 16 26 16ER-V-W26 9,525 0,63 0,7 0,8 z z z z AL..-3 16 26 16EL-V-W26 9,525 0,63 0,7 0,8 z z AL..-3 16 24 16ER-V-W24 9,525 0,68 0,7 0,8 z z z z AL..-3 16 24 16EL-V-W24 9,525 0,68 0,7 0,8 z z z z AL..-3 16 22 16ER-V-W22 9,525 0,74 0,8 0,9 z z z z AL..-3 16 22 16EL-V-W22 9,525 0,74 0,8 0,9 z z AL..-3 16 20 16ER-V-W20 9,525 0,81 0,8 0,9 z z z z AL..-3 16 20 16EL-V-W20 9,525 0,81 0,8 0,9 z z z z AL..-3 16 19 16ER-V-W19 9,525 0,86 0,8 1,0 z z z z z AL..-3 16 19 16EL-V-W19 9,525 0,86 0,8 1,0 z z z z z AL..-3 16 18 16ER-V-W18 9,525 0,90 0,8 1,0 z z z z AL..-3 16 18 16EL-V-W18 9,525 0,90 0,8 1,0 z z z AL..-3 16 16 16ER-V-W16 9,525 1,02 0,9 1,1 z z z z z AL..-3 16 16 16EL-V-W16 9,525 1,02 0,9 1,1 z z z AL..-3161416ER-V-W149,5251,161,01,2zzzzzAL..-3161416EL-V-W149,5251,161,01,2zzzzzAL..-3161216ER-V-W129,5251,361,11,4zzzzAL..-35 16 12 16EL-V-W12 9,525 1,36 1,1 1,4 z z z z AL..-3 16 11 16ER-V-W11 9,525 1,48 1,1 1,5 z z z z z AL..-3 16 11 16EL-V-W11 9,525 1,48 1,1 1,5 z z z z AL..-3 16 10 16ER-V-W10 9,525 1,63 1,1 1,5 z z z z AL..-3 16 10 16EL-V-W10 9,525 1,63 1,1 1,5 z z z z AL..-3 16 9 16ER-V-W9 9,525 1,81 1,2 1,7 z z z z AL..-3 16 9 16EL-V-W9 9,525 1,81 1,2 1,7 z z AL..-3 16 8 16ER-V-W8 9,525 2,03 1,2 1,5 z z z z AL..-3 16 8 16EL-V-W8 9,525 2,03 1,2 1,5 z z z AL..-3 16 36 16ER-V-W36-SB 9,525 0,45 1,2 0,5 z AL..-3 16 32 16ER-V-W32-SB 9,525 0,51 1,2 0,5 z AL..-3 16 28 16ER-V-W28-SB 9,525 0,58 0,7 0,8 z AL..-3 16 24 16ER-V-W24-SB 9,525 0,68 0,7 0,8 z AL..-3 16 20 16ER-V-W20-SB 9,525 0,81 0,7 0,8 z AL..-3 16 19 16ER-V-W19-SB 9,525 0,86 0,7 0,8 z AL..-3 16 18 16ER-V-W18-SB 9,525 0,90 0,8 0,8 z AL..-3 16 16 16ER-V-W16-SB 9,525 1,02 0,8 0,8 z AL..-3 16 14 16ER-V-W14-SB 9,525 1,16 1,3 1,5 z AL..-3 16 12 16ER-V-W12-SB 9,525 1,36 1,3 1,5 z AL..-3 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 373
