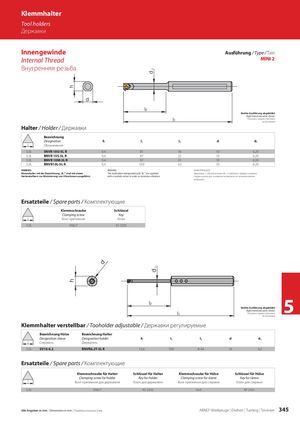

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 345

Klemmhalter Tool holders Державки Innengewinde Ausführung / Type / Тип Internal Thread MINI 2 Внутренняя резьба Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Designation h l1 l2 d d1 l Обозначение 5.0L SNVR 10U-5L R 9,4 81 16 10 6,20 5.0L BNVR 10S-5L R 9,4 87 22 10 6,20 5.0L BNVR 10M-5L R 9,4 97 31 10 6,20 5.0L BNVR10L-5L R 9,4 109 43 10 6,20 HINWEIS: REMARK: ИНФОРМАЦИЯ: Klemmhalter mit der Bezeichnung „B..“ sind mit einem The toolholders desiignated with “B..” are supplied Державки с обозначением «B...» снабжены твёрдосплавным Hartmetallkern zur Minimierung von Vibrationen ausgeführt. with a carbide center in order to minimize vibration. сердечником для снижения возможности возникновения вибрации. Ersatzteile / Spare parts / Комплектующие Klemmschraube Schlüssel Clamping screw Key l Винт крепления Ключ 5.0L SN5LT KS 2505 Rechte Ausführung abgebildetRight-hand execution shown5 Показано правостороннее исполнение Klemmhalter verstellbar / Tooholder adjustable / Державки регулируемые Bezeichnung Hülse Bezeichnung Halter Designation sleeve Designation holder h l1 l2 d d1 l Стержень Держатель 5.0L SV16-6.2 BNVR6.2T-5L R 15,6 100 8-44 16 6,2 Ersatzteile / Spare parts / Комплектующие Klemmschraube für Halter Schlüssel für Halter Klemmschraube für Hülse Schlüssel für Hülse Clamping screw for holder Key for holder Clamping screw for sleeve Key for sleeve l Винт крепления для держателя Ключ для держателя Винт крепления для стержня Ключ для стержня 5.0L SN5LT KS 2505 S4.0 KP 3421 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 345
