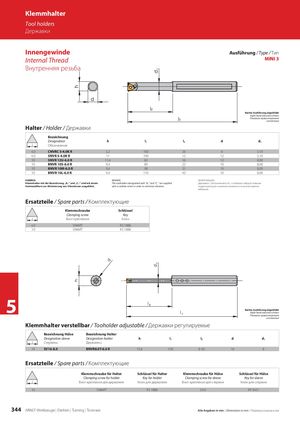

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 344

Klemmhalter Tool holders Державки Innengewinde Ausführung / Type / Тип Internal Thread MINI 3 Внутренняя резьба Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Designation h l1 l2 d d1 l Обозначение 4,0 CNVRC 5-4.0K R 5,2 100 26 6 5,10 4,0 SNVR 5-4.0K R 11 100 12 12 5,10 10 SNVR 12U-6.0 R 11,4 82 16 12 8,00 10 BNVR 10S-6.0 R 9,4 89 22 10 8,00 10 BNVR 10M-6.0 R 9,4 98 31 10 8,00 10 BNVR 10L-6.0 R 9,4 110 43 10 8,00 HINWEIS: REMARK: ИНФОРМАЦИЯ: Klemmhalter mit der Bezeichnung „B..“ und „C..“ sind mit einem The toolholders desiignated with “B..” and “C..” are supplied Державки с обозначением «B...» снабжены твёрдосплавным Hartmetallkern zur Minimierung von Vibrationen ausgeführt. with a carbide center in order to minimize vibration. сердечником для снижения возможности возникновения вибрации. Ersatzteile / Spare parts / Комплектующие Klemmschraube Schlüssel Clamping screw Key l Винт крепления Ключ 4,0 SN4MT KS 1886 10 SN6MT KS 1886 5 Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Klemmhalter verstellbar / Tooholder adjustable / Державки регулируемые Bezeichnung Hülse Bezeichnung Halter Designation sleeve Designation holder h l1 l2 d d1 l Стержень Держатель 10 SV16-8.0 BNVR8.0T-6.0 R 15,6 100 8-56 16 8 Ersatzteile / Spare parts / Комплектующие Klemmschraube für Halter Schlüssel für Halter Klemmschraube für Hülse Schlüssel für Hülse Clamping screw for holder Key for holder Clamping screw for sleeve Key for sleeve l Винт крепления для держателя Ключ для держателя Винт крепления для стержня Ключ для стержня 10 SN6MT KS 1886 S4.0 KP 3421 344 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
