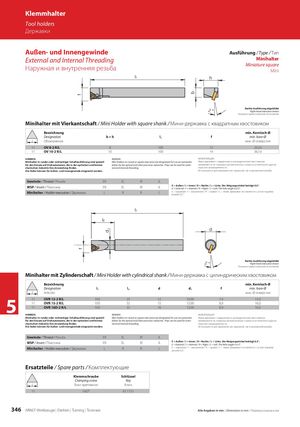

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 346

Klemmhalter Tool holders Державки Außen- und Innengewinde Ausführung / Type / Тип External and Internal Threading Minihalter Miniature square Наружная и внутренняя резьба Mini Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Minihalter mit Vierkantschaft / Mini Holder with square shank / Мини-державка с квадратным хвостовиком Bezeichnung min. Kernloch-Ø Designation b=h l1 f min. bore-Ø l Обозначение мин. Ø отверстия 11 OV 8-2 R/L 8 100 12 29,20 11 OV 10-2 R/L 10 100 14 36,10 HINWEIS: REMARK: ИНФОРМАЦИЯ: Minihalter in runder oder rechteckiger Schaftausführung sind speziell Mini holders on round or square execution are designated for use on automatic Мини-державки с квадратным и цилиндрическим хвостовиком für den Einsatz auf Drehautomaten, die in der optischen und feinme- lathes for the optical and other precision industries. They can be used for exter- применяются на токарных автоматических станках в оптической и других chanischen Industrie ihre Anwendung finden. nal and internal threading. отраслях промышленности. Die Halter können für Außen- und Innengewinde eingesetzt werden. Используются для нарезания как наружной, так и внутренней резьбы: Gewinde / Thread / Резьба ER EL IR IL E = Außen / I = Innen / R = Rechts / L = Links. Der Neigungswinkel beträgt 0,5°. WSP / Insert / Пластина ER EL IR IL E = External / I = Internal / R = Right / L = Left. The helix angle is 0.5°. E = наружная / I = внутренняя / R = правая / L = левая. Державка поставляется с углом подъёма Minihalter / Holder execution / Державка L R R L резьбы 0,5°. Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Minihalter mit Zylinderschaft / Mini Holder with cylindrical shank / Мини-державка с цилиндрическим хвостовиком Bezeichnung min. Kernloch-Ø Designation l1 l2 d d1 f min. bore-Ø l Articolo мин. Ø отверстия 11 OVR 12-2 R/L 100 25 12 10,00 7,4 13,0 5 11 11 HINWEIS: OVR 15-2 R/L OVR 16D-2 R/L 100 100 Minihalter in runder oder rechteckiger Schaftausführung sind speziell für den Einsatz auf Drehautomaten, die in der optischen und feinme- REMARK: 32 32 15 16 13,00 13,00 Mini holders on round or square execution are designated for use on automatic lathes for the optical and other precision industries. They can be used for exter- ИНФОРМАЦИЯ: 8,9 8,9 16,0 16,0 Мини-державки с квадратным и цилиндрическим хвостовиком применяются на токарных автоматических станках в оптической и других chanischen Industrie ihre Anwendung finden. nal and internal threading. отраслях промышленности. Die Halter können für Außen- und Innengewinde eingesetzt werden: Используются для нарезания как наружной, так и внутренней резьбы. Gewinde / Thread / Резьба ER EL IR IL E = Außen / I = Innen / R = Rechts / L = Links. Der Neigungswinkel beträgt 0,5°. WSP / Insert / Пластина ER EL IR IL E = External / I = Internal / R = Right / L = Left. The helix angle is 0.5°. E = наружная / I = внутренняя / R = правая / L = левая. Державка поставляется с углом подъёма Minihalter / Holder execution / Державка L R R L резьбы 0,5°. Ersatzteile / Spare parts / Комплектующие Klemmschraube Schlüssel Clamping screw Key l Винт крепления Ключ 11 SN2T KS 1751 346 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
