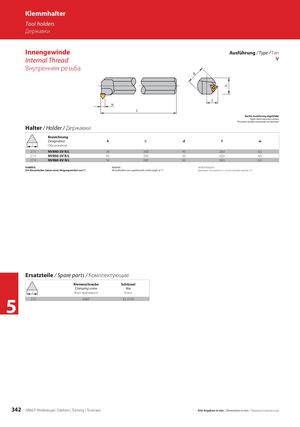

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 342

Klemmhalter Tool holders Державки Innengewinde Ausführung / Type / Тип Internal Thread V Внутренняя резьба Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Designation h l1 d f w l Обозначение 27 V NVR40-5V R/L 36 300 40 28,4 6,5 27 V NVR50-5V R/L 45 350 50 33,4 6,5 27 V NVR60-5V R/L 54 400 60 38,0 6,5 HINWEIS: REMARK: ИНФОРМАЦИЯ: Die Klemmhalter haben einen Neigungswinkel von 1°. All toolholders are supplied with a helix angle of 1°. Державка поставляется с углом подъёма резьбы 1,5°. Ersatzteile / Spare parts / Комплектующие Klemmschraube Schlüssel Clamping screw Key l Винт крепления Ключ 5 27V SN6T KS 2520 342 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
