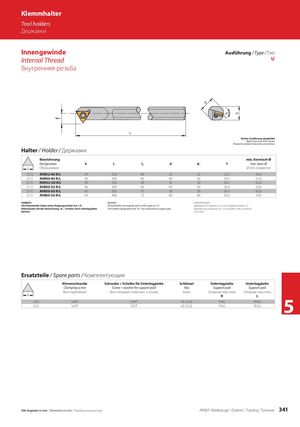

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 341

Klemmhalter Tool holders Державки Innengewinde Ausführung / Type / Тип Internal Thread U Внутренняя резьба Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung min. Kernloch-Ø Designation h l1 l2 d d1 f min. bore-Ø l Обозначение Ø min отверстия 22 U AVR32-4U R/L 29 250 60 32 32 25,5 42,0 22 U AVR40-4U R/L 36 300 60 40 40 29,5 51,0 27 U NVR32-5U R/L 29 250 60 32 32 24,7 42,0 27 U AVR40-5U R/L 36 300 60 40 40 29,4 53,0 27 U AVR50-5U R/L 45 350 75 50 50 34,3 63,0 27 U AVR60-5U R/L 54 400 75 60 60 39,3 74,0 HINWEIS: REMARK: ИНФОРМАЦИЯ: Die Klemmhalter haben einen Neigungswinkel von 1,5°. All toolholders are supplied with a helix angle of 1.5°. Державка поставляется с углом подъёма резьбы 1,5°. Klemmhalter mit der Bezeichnung „N..“ werden ohne Unterlegplatte Tool holders designated with “N..” are used without support pad. Державки исполнения «N...» поставляются без опорной benutzt. пластины. Ersatzteile / Spare parts / Комплектующие Klemmschraube Schraube + Scheibe für Unterlegplatte Schlüssel Unterlegplatte Unterlegplatte Clamping screw Screw + washer for support pad Key Support pad Support pad l Винт крепления Винт опорной пластины + втулка Ключ Опорная пластина Опорная пластинаR L 22U SA4T27USA5T SY4TSY5T KS 2520 YI4UKS 2525YI5U YE4UYE5U 5 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 341
