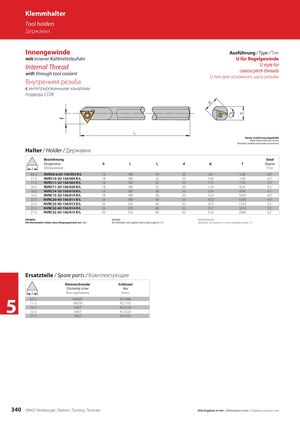

Klemmhalter Tool holders Державки Innengewinde Ausführung / Type / Тип mit innerer Kühlmittelzufuhr U für Regelgewinde Internal Thread U style for with through tool coolant coarse pitch threadsU-тип для основного шага резьбы Внутренняя резьба с интегрированными каналами подвода СОЖ Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Grad Designation h l1 l2 d d1 f Degree l Обозначение Угол 6,0 U NVRC8-6.0U 156/003 R/L 18 180 24 20 8,0 5,86 4,0˚ 11 U NVRC10-2U 156/004 R/L 18 180 32 20 10,0 7,40 4,0˚ 11 U NVRC11-2U 156/002 R/L 18 180 32 20 11,2 7,30 3,0˚ 16 U NVRC11-3U 156/020 R/L 18 180 32 20 11,0 8,23 4,5˚ 16 U NVRC14-3U 156/018 R/L 18 180 38 20 13,4 9,99 4,5˚ 16 U NVRC15-3U 156/019 R/L 18 180 38 20 15,4 10,99 4,0˚ 22 U NVRC20-4U 156/011 R/L 18 180 40 20 19,2 13,68 4,0˚ 22 U NVRC25-4U 156/013 R/L 29 250 60 32 25,0 17,63 3,5˚ 22 U NVRC32-4U 156/014 R/L 29 250 60 32 29,7 18,76 3,3˚ 27 U NVRC32-5U 156/015 R/L 29 250 60 32 31,6 20,96 3,2˚ HINWEIS: REMARK: ИНФОРМАЦИЯ: Die Klemmhalter haben einen Neigungswinkel von 1,5°. All toolholders are supplied with a helix angle of 1.5°. Державка поставляется с углом подъёма резьбы 1,5°. Ersatzteile / Spare parts / Комплектующие Klemmschraube Schlüssel Clamping screw Key l Винт крепления Ключ 5 6,0 U11 U16 U22 U SN6MTSM2T8SN3TSN4T KS 1886KS 1751KS 2510KS 2520 27 U SN5T KS 2525 340 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
