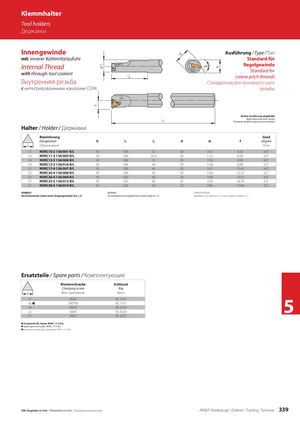

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 339

Klemmhalter Tool holders Державки Innengewinde Ausführung / Type / Тип mit innerer Kühlmittelzufuhr Standard für Internal Thread Regelgewinde with through tool coolant Standard forcoarse pitch threads Внутренняя резьба Стандартная для основного шага с интегрированными каналами СОЖ резьбы Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Grad Designation h l1 l2 d d1 f Degree l Обозначение Угол 11 NVRC10-2 156/001 R/L 18 180 25 20 10,1 6,53 3,0˚ 16 NVRC11-3 156/005 R/L 18 180 25,4 20 11,2 8,30 4,5˚ 16 NVRC13-3 156/006 R/L 18 180 32 20 13,0 9,05 4,0˚ 16 NVRC13-3 156/016 R/L 18 180 34 20 13,8 8,90 2,5˚ 22 NVRC17-4 156/007 R/L 18 180 40 20 16,7 11,45 4,0˚ 22 NVRC20-4 156/008 R/L 18 180 50 20 19,6 12,55 3,5˚ 22 NVRC20-4 156/009 R/L 18 180 50 20 19,6 12,55 3,0˚ 27 NVRC25-5 156/012 R/L 29 250 60 32 25,0 16,78 3,3˚ 27 NVRC28-5 156/010 R/L 29 250 50 32 28,0 17,80 3,5˚ HINWEIS: REMARK: ИНФОРМАЦИЯ: Die Klemmhalter haben einen Neigungswinkel von 1,5°. All toolholders are supplied with a helix angle of 1.5°. Державка поставляется с углом подъёма резьбы 1,5°. Ersatzteile / Spare parts / Комплектующие Klemmschraube Schlüssel Clamping screw Key l Винт крепления Ключ 11 SN2T KS 175116 ÊSN2TMKS 175116SN3TKS 251022SN4TKS 2520 5 27 SN5T KS 2525 Ê Ersatzteile für Halter NVRC 17-4 R/L. Ê Spare parts for holder NVRC 17-4 R/L. Ê Комплектующие для державки NVRC 17-4 R/L. Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 339
