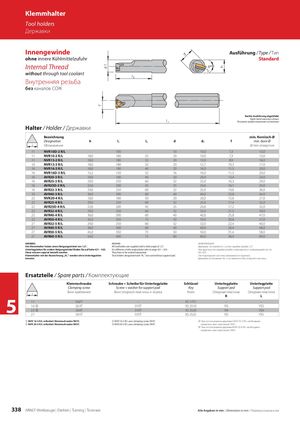

Klemmhalter Tool holders Державки Innengewinde Ausführung / Type / Тип ohne innere Kühlmittelzufuhr Standard Internal Thread without through tool coolant Внутренняя резьба без каналов СОЖ Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung min. Kernloch-Ø Designation h l1 l2 d d1 f min. bore-Ø l Обозначение Ø min отверстия 11 NVR10D-2 R/L - 100 - 10 10,0 7,3 13,0 11 NVR10-2 R/L 18,0 180 25 20 10,0 7,3 13,0 11 NVR13-2 R/L 18,0 180 32 20 13,0 8,9 16,0 16 NVR13-3 R/L 18,0 180 32 20 12,7 10,3 17,0 16 NVR16-3 R/L 18,0 180 40 20 16,0 11,5 20,0 16 NVR16D-3 R/L 15,2 150 32 16 16,0 11,3 20,0 16 AVR20-3 R/L 18,0 180 40 20 20,0 13,4 24,0 16 AVR25-3 R/L 29,0 250 60 32 25,0 16,3 29,0 16 AVR25D-3 R/L 22,6 200 45 25 24,6 16,1 29,0 16 AVR32-3 R/L 29,0 250 60 32 32,0 19,6 36,0 16 AVR40-3 R/L 36,0 300 60 40 40,0 23,8 44,0 22 NVR20-4 R/L 18,0 180 50 20 20,0 15,6 27,0 22 AVR25-4 R/L 29,0 250 60 32 25,0 17,4 32,0 22 AVR25D-4 R/L 22,6 200 45 25 24,6 17,2 32,0 22 AVR32-4 R/L 29,0 250 60 32 32,0 21,5 39,0 22 AVR40-4 R/L 36,0 300 60 40 40,0 25,8 47,0 22 AVR50-4 R/L 45,0 350 75 50 50,0 30,8 57,0 27 AVR32-5 R/L 29,0 250 60 32 32,0 22,4 40,0 27 AVR40-5 R/L 36,0 300 60 40 40,0 26,4 48,0 27 AVR50-5 R/L 45,0 350 75 50 50,0 31,4 58,0 27 AVR60-5 R/L 54,0 400 75 60 60,0 36,4 69,0 HINWEIS: REMARK: ИНФОРМАЦИЯ: Die Klemmhalter haben einen Neigungswinkel von 1,5°. All toolholders are supplied with a helix angle of 1.5°. Державка поставляется с углом подъёма резьбы 1,5°. Unterlegplatten für andere Neigungswinkel finden Sie auf Seite 421 – 423. For different a helix angle please refer to page 421 – 423. При другом угле подъёма резьбы ознакомьтесь с информацией на стр. Diese müssen separat bestellt werden. They have to be ordered separately. 421-423. Klemmhalter mit der Bezeichnung „N..“ werden ohne Unterlegplatte Tool holders designated with “N..” are used without support pad. Эти подкладные пластины заказываются отдельно. benutzt. Державки исполнения «N...» поставляются без опорной пластины. Ersatzteile / Spare parts / Комплектующие Klemmschraube Schraube + Scheibe für Unterlegplatte Schlüssel Unterlegplatte Unterlegplatte Clamping screw Screw + washer for support pad Key Support pad Support pad l Винт крепления Винт опорной пластины + втулка Ключ Опорная пластина Опорная пластинаRL 5 1116 122 2 SN2TSA3TSA4T – KS 1751 – –SY3TKS 2510YI3YE3SY4TKS 2520YI4YE4 27 SA5T SY5T KS 2525 YI5 YE5 1 NVR 16-3 R/L erfordert Klemmschraube SN3T. 1 NVR 16-3 R/L uses clamping screw SN3T. 1 При использовании державки NVR 16-3 R/L необходимо 2 NVR 20-4 R/L erfordert Klemmschraube SN4T. 2 NVR 20-4 R/L uses clamping screw SN4T. применять винт крепления SN3T. 2 При использовании державкиNVR 20-4 R/L необходимо применять винт крепления SN4T. 338 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
