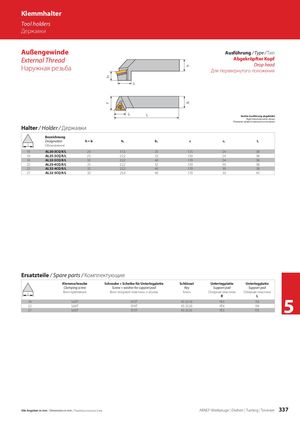

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 337

Klemmhalter Tool holders Державки Außengewinde Ausführung / Type / Тип External Thread Abgekröpfter Kopf Drop head Наружная резьба Для перевернутого положения Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Designation h=b h1 b1 c c1 I1 l Обозначение 16 AL20-3CQ R/L 20 17,5 25 125 24 38 16 AL25-3CQ R/L 25 22,2 32 150 24 38 16 AL32-3CQ R/L 32 22,2 40 170 24 38 22 AL25-4CQ R/L 25 22,2 32 150 30 38 22 AL32-4CQ R/L 32 22,2 40 170 30 38 27 AL32-5CQ R/L 32 25,4 40 170 33 43 Ersatzteile / Spare parts / Комплектующие Klemmschraube Schraube + Scheibe für Unterlegplatte Schlüssel Unterlegplatte Unterlegplatte Clamping screw Screw + washer for support pad Key Support pad Support pad Винт крепления Винт опорной пластины + втулка Ключ Опорная пластина Опорная пластина l R L 5 16 SA3T SY3T KS 2510 YE3 YI3 22 SA4T SY4T KS 2520 YE4 YI4 27 SA5T SY5T KS 2525 YE5 YI5 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 337
