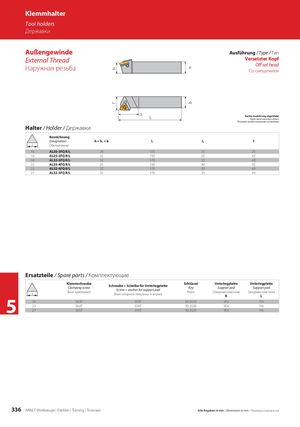

Klemmhalter Tool holders Державки Außengewinde Ausführung / Type / Тип External Thread Versetzter Kopf Off set head Наружная резьба Со смещением Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Designation h = h1 = b l1 l2 f l Обозначение 16 AL20-3FQ R/L 20 125 25 25 16 AL25-3FQ R/L 25 150 25 32 16 AL32-3FQ R/L 32 170 32 40 22 AL25-4FQ R/L 25 150 30 32 22 AL32-4FQ R/L 32 170 30 40 27 AL32-5FQ R/L 32 170 35 40 Ersatzteile / Spare parts / Комплектующие Klemmschraube Schlüssel Unterlegplatte Unterlegplatte Schraube + Scheibe für Unterlegplatte Clamping screw Key Support pad Support pad Screw + washer for support pad Винт крепления Ключ Опорная пластина Опорная пластина l Винт опорной пластины + втулка R L 5 16 SA3T SY3T KS 2510 YE3 YI3 22 SA4T SY4T KS 2520 YE4 YI4 27 SA5T SY5T KS 2525 YE5 YI5 336 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
