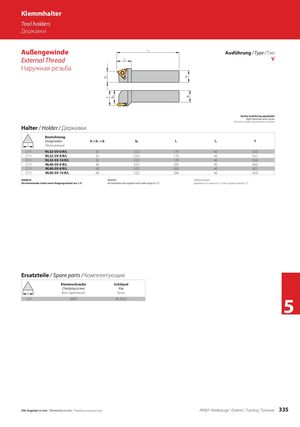

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 335

Klemmhalter Tool holders Державки Außengewinde Ausführung / Type / Тип External Thread V Наружная резьба Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Designation h = h1 = b b1 l1 l2 f l Обозначение 27 V NL32-5V-6 R/L 32 25,5 170 40 32,0 27 V NL32-5V-8 R/L 32 25,5 170 40 34,1 27 V NL32-5V-10 R/L 32 25,5 170 40 35,8 27 V NL40-5V-6 R/L 40 33,5 200 40 40,0 27 V NL40-5V-8 R/L 40 33,5 200 40 42,1 27 V NL40-5V-10 R/L 40 33,5 200 40 43,8 HINWEIS: REMARK: ИНФОРМАЦИЯ: Die Klemmhalter haben einen Neigungswinkel von 1,5°. All toolholders are supplied with a helix angle of 1.5°. Державка поставляется с углом подъёма резьбы 1,5°. Ersatzteile / Spare parts / Комплектующие Klemmschraube Schlüssel Clamping screw Key l Винт крепления Ключ 27V SN6T KS 2525 5 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 335
