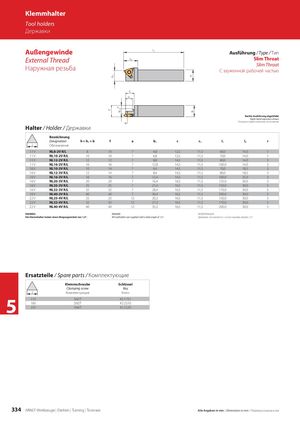

Klemmhalter Tool holders Державки Außengewinde Ausführung / Type / Тип External Thread Slim Throat Наружная резьба Slim ThroatС зауженной рабочей частью Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Designation h = h1 = b f a b1 c c1 l1 l2 r l Обозначение 11 V NL8-2V R/L 8 10 7 4,8 12,5 11,5 60,0 14,0 1 11 V NL10-2V R/L 10 10 7 6,8 12,5 11,5 70,0 14,0 1 11 V NL12-2V R/L 12 12 7 8,8 14,5 11,5 80,0 14,0 3 11 V NL16-2V R/L 16 16 7 12,8 14,5 11,5 100,0 14,0 3 16 V NL10-3V R/L 10 14 7 6,4 14,5 11,5 70,0 18,5 3 16 V NL12-3V R/L 12 14 7 8,4 14,5 11,5 80,0 18,5 3 16 V NL16-3V R/L 16 16 7 12,4 14,5 11,5 100,0 25,0 3 16 V NL20-3V R/L 20 20 7 16,4 16,5 11,5 125,0 30,0 3 16 V NL25-3V R/L 25 25 7 21,4 16,5 11,5 150,0 30,0 5 16 V NL32-3V R/L 32 32 7 28,4 16,5 11,5 170,0 30,0 5 16 V NL40-3V R/L 40 40 7 36,4 16,5 11,5 200,0 30,0 5 22 V NL25-4V R/L 25 25 12 20,2 16,5 11,5 150,0 30,0 5 22 V NL32-4V R/L 32 32 12 27,2 16,5 11,5 170,0 30,0 5 22 V NL40-4V R/L 40 40 12 35,2 16,5 11,5 200,0 30,0 5 HINWEIS: REMARK: ИНФОРМАЦИЯ: Die Klemmhalter haben einen Neigungswinkel von 1,5°. All toolholders are supplied with a helix angle of 1.5°. Державка поставляется с углом подъёма резьбы 1,5°. Ersatzteile / Spare parts / Комплектующие Klemmschraube Schlüssel Clamping screw Key l Комплектующие Ключ 5 11V16V22V SN2TSN3TSN4T KS 1751KS 2510KS 2520 334 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
