Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 333

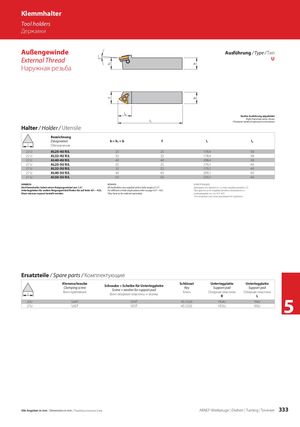

Klemmhalter Tool holders Державки Außengewinde Ausführung / Type / Тип External Thread U Наружная резьба Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Utensile Bezeichnung Designation h = h1 = b f l1 l2 l Обозначение 22 U AL25-4U R/L 25 25 178,4 38 22 U AL32-4U R/L 32 32 178,4 38 22 U AL40-4U R/L 40 40 208,4 38 27 U AL25-5U R/L 25 25 179,1 40 27 U AL32-5U R/L 32 32 179,1 40 27 U AL40-5U R/L 40 40 209,1 40 27 U AL50-5U R/L 50 50 259,1 40 HINWEIS: REMARK: ИНФОРМАЦИЯ: Die Klemmhalter haben einen Neigungswinkel von 1,5°. All toolholders are supplied with a helix angle of 1.5°. Державка поставляется с углом подъёма резьбы 1,5°. Unterlegplatten für andere Neigungswinkel finden Sie auf Seite 421 – 423. For different a helix angle please refer to page 421 – 423. При другом угле подъёма резьбы ознакомьтесь с Diese müssen separat bestellt werden. They have to be ordered separately. информацией на стр. 421-423. Эти опорные пластины заказываются отдельно. Ersatzteile / Spare parts / Комплектующие l KlemmschraubeClamping screwВинт крепления Schraube + Scheibe für UnterlegplatteScrew + washer for support padВинт опорной пластины + втулкаSchlüsselUnterlegplatte UnterlegplatteKeySupport padSupport padКлючОпорная пластинаОпорная пластинаRL 22U SA4T27USA5T SY4TSY5T KS 2520 YE4UKS 2525YE5U YI4UYI5U 5 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 333
