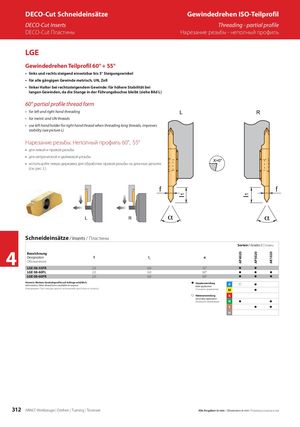

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 312

DECO-Cut Schneideinsätze Gewindedrehen ISO-Teilprofil DECO-Cut Inserts Threading - partial profile DECO-Cut Пластины Нарезание резьбы - неполный профиль LGE Gewindedrehen Teilprofil 60° + 55° • links und rechts steigend einsetzbar bis 3° Steigungswinkel • für alle gängigen Gewinde metrisch, UN, Zoll • linker Halter bei rechtssteigendem Gewinde: für höhere Stabilität bei langen Gewinden, da die Stange in der Führungsbuchse bleibt (siehe Bild L) 60° partial profile thread form • for left and right hand threading • for metric and UN threads • use left hand holder for right hand thread when threading long threads, improves stability (see picture L) Нарезание резьбы. Неполный профиль 60°, 55° • для левой и правой резьбы • для метрической и дюймовой резьбы • используйте левую державку для обработки правой резьбы на длинных деталях (см. рис. L) Schneideinsätze / Inserts / Пластины Sorten / Grades / Сплавы 4 BezeichnungDesignationОбозначение f l 1 α LGE 08-55FR 2,0 6,0 55° z z LGE 08-60FL 2,0 6,0 60° z z z LGE 08-60FR 2,0 6,0 60° z z z Hinweis: Weitere Gewindeprofile auf Anfrage erhältlich.Information: Other thread forms available on request. z HauptanwendungMain applicationP z z Информация: Пластины для других типов резьбы доступны по запросу. Основное применение M z z Nebenanwendung K Secondary application Вторичное применение N z z S z z H 312 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm /Размеры указаны в мм AP4020 AP5020 AK1020
