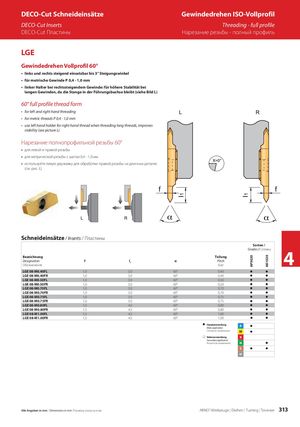

DECO-Cut Schneideinsätze Gewindedrehen ISO-Vollprofil DECO-Cut Inserts Threading - full profile DECO-Cut Пластины Нарезание резьбы - полный профиль LGE Gewindedrehen Vollprofil 60° • links und rechts steigend einsetzbar bis 3° Steigungswinkel • für metrische Gewinde P 0,4 - 1,0 mm • linker Halter bei rechtssteigendem Gewinde: für höhere Stabilität bei langen Gewinden, da die Stange in der Führungsbuchse bleibt (siehe Bild L) 60° full profile thread form • for left and right hand threading • for metric threads P 0,4 - 1,0 mm • use left hand holder for right hand thread when threading long threads, improves stability (see picture L) Нарезание полнопрофильной резьбы 60° • для левой и правой резьбы • для метрической резьбы с шагом 0,4 - 1,0 мм • используйте левую державку для обработки правой резьбы на длинных деталях (см. рис. L) Schneideinsätze / Inserts / Пластины Sorten / Grades / Сплавы Bezeichnung TeilungDesignationfl1αPitch 4 Обозначение Шаг LGE 08-M0.40FL 1,0 3,0 60° 0,40 z z LGE 08-M0.40FR 1,0 3,0 60° 0,40 z z LGE 08-M0.50FL 1,0 3,0 60° 0,50 z z LGE 08-M0.50FR 1,0 3,0 60° 0,50 z z LGE 08-M0.70FL 1,0 3,0 60° 0,70 z z LGE 08-M0.70FR 1,0 3,0 60° 0,70 z z LGE 08-M0.75FL 1,0 3,0 60° 0,75 z z LGE 08-M0.75FR 1,0 3,0 60° 0,75 z z LGE 08-M0.80FL 1,5 4,5 60° 0,80 z z LGE 08-M0.80FR 1,5 4,5 60° 0,80 z z LGE 08-M1.00FL 1,5 4,5 60° 1,00 z z LGE 08-M1.00FR 1,5 4,5 60° 1,00 z z z HauptanwendungMain applicationP z Основное применение M z z Nebenanwendung K Secondary application Вторичное применение N z S z z H Alle Angaben in mm / Dimensions in mm /Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 313 AP5020 AK1020
