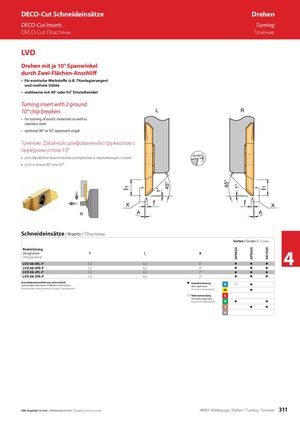

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 311

DECO-Cut Schneideinsätze Drehen DECO-Cut Inserts Turning DECO-Cut Пластины Точение LVD Drehen mit je 10° Spanwinkel durch Zwei-Flächen-Anschliff • für exotische Werkstoffe (z.B. Titanlegierungen) und rostfreie Stähle • wahlweise mit 90° oder 92° Einstellwinkel Turning insert with 2 ground 10° chip breakers • for turning of exotic materials as well as stainless steel • optional 90° or 92° approach angle Точение. Двойной шлифованный стружколом с передним углом 10° • для обработки экзотических материалов и нержавеющих сталей • угол в плане 90° или 92° Schneideinsätze / Inserts / Пластины Sorten / Grades / Сплавы AK1020 AP4020 AP5020 Bezeichnung 4 Designation f l1 A Обозначение LVD 08-0FL-P 1,0 6,5 0° z z z LVD 08-0FR-P 1,0 6,5 0° z z z LVD 08-2FL-P 1,0 6,5 2° z z z LVD 08-2FR-P 1,0 6,5 2° z z z Schneidkantenausführung siehe Infoteil. z Hauptanwendung P z z Cutting edge information available in Info section. Main application Информация представлена в разделе „Информация“. Основное применение M z z Nebenanwendung K Secondary application Вторичное применение N z z S z z H Alle Angaben in mm / Dimensions in mm /Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 311
