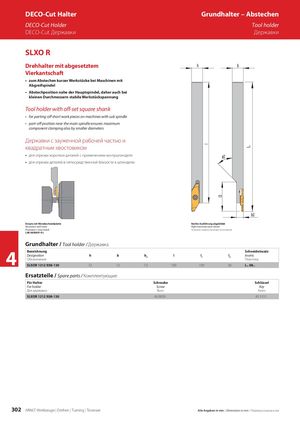

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 302

DECO-Cut Halter Grundhalter – Abstechen DECO-Cut Holder Tool holder DECO-Cut Державки Державки SLXO R Drehhalter mit abgesetztem Vierkantschaft • zum Abstechen kurzer Werkstücke bei Maschinen mit Abgreifspindel • Abstechposition nahe der Hauptspindel, daher auch bei kleinen Durchmessern stabile Werkstückspannung Tool holder with off-set square shank • for parting-off short work pieces on machines with sub spindle • part-off position near the main spindle ensures maximum component clamping also by smaller diameters Державки с зауженной рабочей частью и квадратным хвостовиком • для отрезки коротких деталей с применением контршпинделя • для отрезки деталей в непосредственной близости к шпинделю Einsatz mit Wendeschneidplatte Rechte Ausführung abgebildet Illustration with Insert Right-hand execution shown Показано с пластиной Показано правостороннее исполнение LAB 082085F R-L Grundhalter / Tool holder / Державка Bezeichnung Schneideinsatz 4 Designation Обозначение SLXOR 1212 X08-130 h 12 b 12 b2 7,5 l 130 l1 139 l3 30 Inserts Пластина L.. 08.. Ersatzteile / Spare parts / Комплектующие Für Halter Schraube Schlüssel For holder Screw Key Для державки Винт Ключ SLXOR 1212 X08-130 AS 0029 KS 1111 302 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
