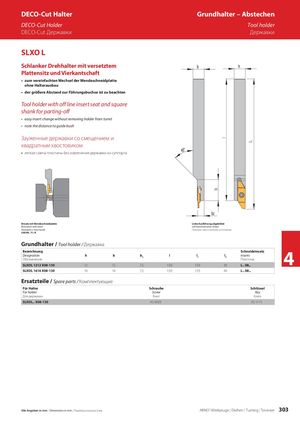

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 303

DECO-Cut Halter Grundhalter – Abstechen DECO-Cut Holder Tool holder DECO-Cut Державки Державки SLXO L Schlanker Drehhalter mit versetztem Plattensitz und Vierkantschaft • zum vereinfachten Wechsel der Wendeschneidplatte ohne Halterausbau • der größere Abstand zur Führungsbuchse ist zu beachten Tool holder with off line insert seat and square shank for parting-off • easy insert change without removing holder from turret • note the distance to guide bush Зауженные державки со смещением и квадратным хвостовиком • легкая смена пластины без извлечения державки из суппорта Einsatz mit Wendeschneidplatte Linke Ausführung abgebildet Illustration with Insert Left-hand execution shown Показано с пластиной Показано левостороннее исполнение LAB 08.. F L-R Grundhalter / Tool holder / Державка Bezeichnung Schneideinsatz Designation Обозначение SLXOL 1212 X08-130 SLXOL 1616 X08-130 h 12 16 b 12 16 b2 7,5 7,5 l 130 130 l1 139 139 l3 30 40 Inserts Пластина L.. 08.. L.. 08.. 4 Ersatzteile / Spare parts / Комплектующие Für Halter Schraube Schlüssel For holder Screw Key Для державки Винт Ключ SLXOL.. X08-130 AS 0029 KS 1111 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 303
